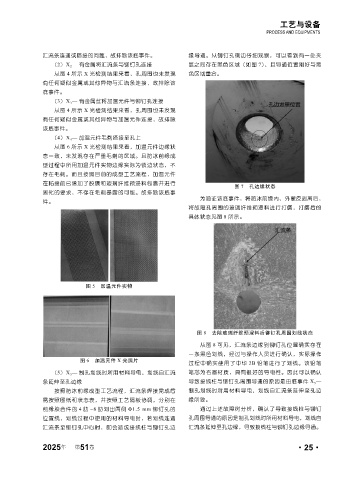

Page 69 - 《橡塑技术与装备》2025年11期
P. 69
工艺与设备
PROCESS AND EQUIPMENTS
汇流条连通或搭接的问题，故排除该底事件。 缘导通。从铆钉孔侧边仔细观察，可以看到有一处夹
（2）X 2 — 有金属将汇流条与铆钉孔连接 层之间存在黑色区域（如图 7），且导通位置刚好与黑
从图 4 所示 X 光检测结果来看，孔周围也未发现 色区域重合。
有任何疑似金属或其他异物与汇流条连接，故排除该
底事件。
（3）X 3 — 有金属丝将加温元件与铆钉孔连接
从图 4 所示 X 光检测结果来看，孔周围也未发现
有任何疑似金属或其他异物与加温元件连接，故排除
该底事件。
（4）X 4 — 加温元件毛刺搭接至孔上
从图 6 所示 X 光检测结果来看，加温元件边缘状
态一致，未发现存在严重毛刺的区域。且防冰前缘成
型过程中所用加温元件实物边缘实际为锁边状态，不
存在毛刺。而且按照目前的成型工艺流程，加温元件
在粘接前已增加了胶膜和玻璃纤维预浸料包裹并进行
图 7 孔边缘状态
固化的要求，不存在毛刺暴露的可能。故排除该底事
为验证该底事件，将防冰前缘内、外蒙皮剥离后，
件。
将故障孔周围的玻璃纤维预浸料进行打磨，打磨后的
具体状态见图 8 所示。
图 5 加温元件实物
图 8 去除玻璃纤维预浸料后铆钉孔周围划线状态
从图 8 可见，汇流条边缘到铆钉孔位置确实存在
一条黑色划线，经过与操作人员进行确认，实际操作
图 6 加温元件 X 光照片
过程中确实使用了中华 2B 铅笔进行了划线。该铅笔
（5）X 5 — 制孔划线时所用材料导电，划线自汇流 笔芯为石墨材质，具有很好的导电性。因此可以确认
条延伸至孔边缘 导致接线柱与铆钉孔周围导通的原因是由底事件 X 5 —
按照防冰前缘成型工艺流程，汇流条焊接完成后 制孔划线时所用材料导电，划线自汇流条延伸至孔边
需按照图纸和状态表，并按照工艺隔板协调，分别在 缘所致。
前缘胶合件的 4 肋 ~8 肋划出两侧 Φ1.5 mm 铆钉孔的 通过上述故障树分析，确认了导致接线柱与铆钉
位置线，划线过程中使用的材料导电时，若划线连通 孔周围导通的原因是制孔划线时所用材料导电，划线自
汇流条至铆钉孔中心时，即会造成接线柱与铆钉孔边 汇流条延伸至孔边缘，导致接线柱与铆钉孔边缘导通。
2025 第 51 卷 ·25·
年
