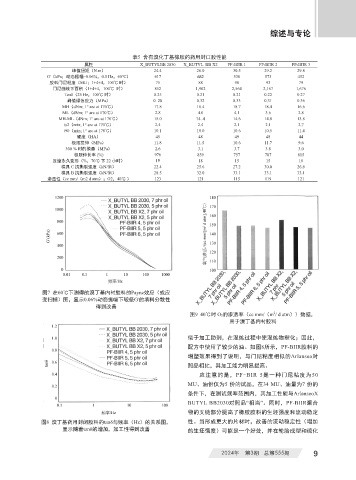

Page 43 - 《橡塑智造与节能环保》2024年3期
P. 43
综述与专论
表5 含有溴化丁基橡胶的药用封口胶性能
属性 X_BUTYLBB 2030 X_BUTYL BB X2 PF-BIIR 1 PF-BIIR 2 PF-BIIR 3
峰值扭矩(N.m) 24.4 26.0 30.5 29.2 29.8
G'(kPa;动态振幅=0.06%,0.5 Hz,60℃) 617 682 530 573 452
胶料门尼粘度(MU;1+4+4,100℃ 时) 75 88 98 93 79
门尼曲线下面积(1+4+4,100℃ 时) 852 1,902 2,564 2,167 1,676
Tanδ(25 Hz,100℃ 时) 0.25 0.21 0.21 0.22 0.27
峰值绿色应力(MPa) 0.25 0.32 0.33 0.31 0.36
MH(dNm; 1° arc at 170℃) 17.8 18.4 18.7 18.4 16.6
ML(dNm; 1° arc at 170℃) 2.8 4.0 4.1 3.6 2.8
MH-ML(dNm; 1° arc at 170℃) 15.0 14.4 14.6 14.8 13.8
ts2(min; 1° arc at 170℃) 2.4 2.4 2.1 2.1 2.7
t90(min; 1° arc at 170℃) 10.1 10.0 10.6 10.5 11.4
硬度(HA) 45 48 49 48 44
极限拉伸(MPa) 11.8 11.5 10.6 11.7 9.6
300 % 时的模量(MPa) 2.6 3.1 3.7 3.8 3.0
极限伸长率 (%) 976 859 757 787 815
压缩永久变形(%,70℃ 下 22 小时) 19 18 15 15 18
模具 C 抗撕裂强度(kN/米) 22.4 25.6 27.2 30.0 26.6
模具 B 抗撕裂强度(kN/米) 28.5 32.0 33.1 33.1 33.1
渗透性(cc mm/(m2 d atm);O2,40℃ ) 123 121 115 119 121
图7 在60℃下测得的溴丁基内衬胶料的Payne效应(或应
变扫描)图,显示0.06%动态振幅下较低G'的填料分散性
得到改善
2
图9 40℃时 O₂的渗透率(cc mm/(m / d atm))数据,
用于溴丁基内衬胶料
似于加工助剂,在混炼过程中使混炼物塑化;因此,
配方中使用了较少的油。如图8所示,PF-BIIR胶料的
增塑效果得到了说明,与门尼粘度相似的Arlanseo对
照品相比,其加工能力明显提高。
应注意的是,PF-BIR 5是一种门尼粘度为50
MU、油份仅为5 份的试品,在34 MU、油量为7 份的
条件下,在测试频率范围内,其加工性能与ArlanseoX
BUTYL BB2030对照品“相当”。同时,PF-BIIR聚合
物的支链部分提高了橡胶胶料的生坯强度和流动稳定
图8 溴丁基药用封闭胶料的tanδ与频率(Hz)的关系图, 性。当形成更大的片材时,改善的流动稳定性(增加
显示随着tanδ的增加,加工性得到改善 的生坯强度)可能是一个好处,并在轮胎成型和硫化
2024年 第3期 总第555期 9
