Page 42 - 《橡塑智造与节能环保》2024年3期
P. 42

综述与专论

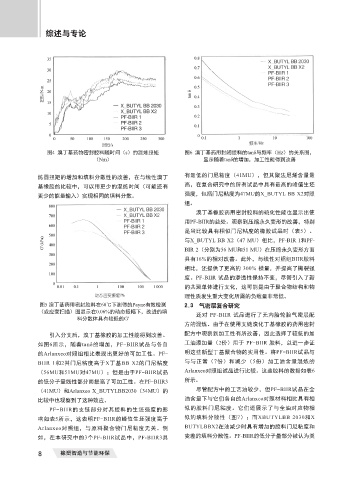

                 图4  溴丁基药物密封胶料随时间(s)的混炼扭矩                        图6  溴丁基药用封闭胶料的tanδ与频率(Hz)的关系图,
                                 (Nm)                                  显示随着tanδ的增加,加工性能得到改善


              炼器扭矩的增加和填料分散性的改善,在与线性溴丁                           有最低的门尼粘度(41MU),但其聚法尼烯含量最
              基橡胶的比较中,可以用更少的混炼时间(可能还有                           高,在复合研究中的所有试品中具有最高的峰值生坯
              更少的能量输入)实现相同的填料分散。                                强度,包括门尼粘度为47MU的X_BUTYL BB X2对照
                                                                组。
                                                                    溴丁基橡胶药用密封胶料的硫化性能也显示出使
                                                                用PF-BIIR的益处。观察到压缩永久变形的改善,特别
                                                                是当比较具有相似门尼粘度的橡胶试品时(表5)。
                                                                与X_BUTYL BB X2(47 MU)相比,PF-BIR 1和PF-
                                                                BIR 2(分别为56 MU和51 MU)在压缩永久变形方面
                                                                具有16%的相对改善。此外,与线性对照组BIIR胶料
                                                                相比,还提供了更高的 300% 模量,并提高了撕裂强
                                                                度。PF-BIIR 试品的渗透性保持不变,尽管引入了新
                                                                的共聚单体进行支化,这可能是由于聚合物结构和物
                                                                理性质发生重大变化所需的负载量非常低。
               图5 溴丁基药用密封胶料在60℃下测得的Payne有效检测                    2.3  气密层复合研究
              (或应变扫描)图显示在0.06%的动态振幅下,改进的填                           还对 PF-BIIR 试品进行了无内胎轮胎气密层配
                            料分散体具有较低的G'
                                                                方的混炼。由于在使用支链溴化丁基橡胶的药用密封
                  引入分支后,溴丁基橡胶的加工性能得到改善。                         配方中观察到加工性有所改善,因此选择了较低的加
              如图6所示,随着tanδ的增加,PF-BIIR试品与各自                      工油添加量(2份)用于 PF-BIIR 胶料,以进一步证
              的Arlanxeo对照组相比表现出更好的可加工性。PF-                      明这些新型丁基聚合物的实用性。将PF-BIIR试品与
              BIIR 1和2其门尼粘度高于X丁基BB X2的门尼粘度                      与与正常(7份)和减少(5份)加工油含量混炼的
              (56MU和51MU对47MU);但是由于PF-BIIR试品                    Arlanxeo对照组试品进行比较。这些胶料的数据如表6
              的低分子量线性部分而提高了可加工性。在PF-BIIR3                       所示。
              (41MU)和Arlanxeo X_BUTYLBB2030(34MU)的                  尽管配方中的工艺油较少,但PF-BIIR试品在全
              比较中也观察到了这种效应。                                     油含量下与它们各自的Arlanxeo对照材料相比具有相
                  PF-BIIR的支链部分对其胶料的生坯强度的影                       似的胶料门尼粘度。它们还展示了与全油对应物相
              响如表5所示,这表明PF-BIIR的峰值生坯强度高于                        似的填料分散性(图7);而XBUTYLBB 2030和X
              Arlanxeo对照组,与原料聚合物门尼粘度无关。例                        BUTYLBBX2在油减少时具有增加的胶料门尼粘度和
              如,在本研究中的3个PF-BIIR试品中,PF-BIIR3具                    变差的填料分散性。PF-BIIR的低分子量部分被认为类

              8       橡塑智造与节能环保
   37   38   39   40   41   42   43   44   45   46   47
