Page 41 - 《橡塑智造与节能环保》2024年3期

综述与专论

料（160℃测定炭黑填充胶料）。进行橡胶过程分析仪 2 结果和讨论
（RPA）分析，以确定60℃、频率为0.5Hz、应变扫描 2.1 原料聚合物性能
范围为0.06%-300%时的佩恩效应。还对100℃下0.1 Hz 对PF-BIIR试品进行分析以确定流变特性。为了
至40 Hz的复合频率扫描进行了RPA分析。生坯强度试 显示在聚合物中观察到的相对支化水平，生成了van
样在100℃下成型，然后根据ASTM D6746进行测量。 Gurp-Palmen图，以证明商用阿伦新溴丁基橡胶和PF-
用于应力应变、撕裂和渗透性测试的试样在170℃下 BIIR之间的差异。如图3所示，该图表明，在低G*（x
（矿物填充胶料为160℃）硫化tc90+5min，压缩永久 轴）下，δ（y轴）较低的试品表明材料更支链。通过
变形测试硫化tc90+10min。应力应变分析按照ASTM 比较G*=300000 Pa时的δ，可以从图3中获得有关短链
D412完成，硬度测试按照ASTM D2240完成。模具B 数量的其他信息。这里，δ越高表示聚合物短链越多；
和C撕裂测试按照ASTM D 624完成。根据 ASTM D 而较低的δ表示较少的短链。PF-BIIR 试品通常遵循这
1434 标准，在 40℃的氧气环境下进行渗透性测量， 样一种趋势：聚法尼烯含量较高的试品支化程度较高
并按周期（两个周期）进行收敛。压缩设定值按照 （低 G* 时δ值较低）；而聚法尼烯含量较低的试品支
ASTM D395 程序获得。 化程度较低（低 G* 时δ值较高）。
1.3 胶料配方
药用密封胶料和低油内衬胶料的数据列于表3和
表4中。
表 3 含有溴化丁基橡胶的药用密封胶料配方
成分 标签 单位/份
溴化丁基橡胶 1A 100
Glomax LL（高岭土） 1B 70
Maglite K（氧化镁） 2A 5
蜘蛛硫 2A 1

混炼程序：
第 1 阶段：实验室密炼机，60 r/min，初始温度 60℃
0 s后：加入聚合物 1A
60 s：加入填料 1B
240 s：进行扫描

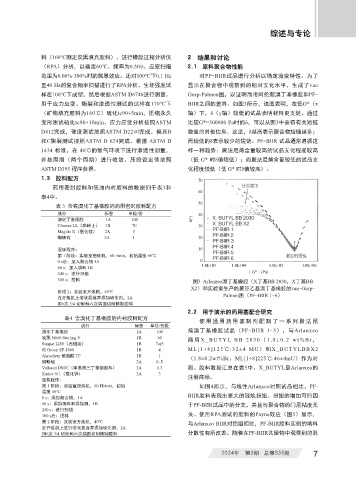

300 s：投料 图3 Arlanzeo溴丁基橡胶（X丁基BB 2030，X丁基BB
X2）和实验室生产的聚亚乙基溴丁基橡胶的van-Gurp-
阶段 2：实验室开炼机，40℃
在开炼机上带状混炼并添加硫化剂，2A Palmen图（PF-BIIR 1-6）
用6次 3/4 切削和六次端面切削精制胶料
2.2 用于演示的药用塞配合研究
表4 含溴化丁基橡胶的内衬胶料配方
使用通用药用塞制剂配制了一系列聚法尼
成分 标签 单位/份数
溴化丁基橡胶 1A 100 烯溴丁基橡胶试品（PF-BIIR 1-3），与Arlanxeo
炭黑 N660 Sterling V 1B 60 商用 X_BUTYL BB 2030 （ 1.8±0.2 wt%Br ，
Sunpar 2280（石蜡油） 1B 7or5
SI Group SP-1068 1B 4 ML[1+8]125℃:32±4 MU）和X_BUTYLBBX2
Akrochem 硬脂酸 TP 1B 1 （1.8±0.2wt%Br、ML[1+8]225℃:46±4mU）作为对
蜘蛛硫 2A 0.5
Vulkacit DM/C（甲基溴三丁基锡胶料） 2A 1.3 照。胶料数据汇总在表5中。X_BUTYL是Arlanxeo的
Kadox 911（氧化锌） 2A 3 注册商标。
混炼程序：
第 1 阶段：实验室密炼机，60 转/min，初始 如图4所示，与线性Arlanxeo对照试品相比，PF-
温度 60℃
0 s：添加聚合物，1A BIIR胶料表现出更大的混炼扭矩。扭矩的增加可归因
60 s：添加填料和添加剂，1B 于PF-BIIR试品中的分支，并且与聚合物的门尼粘度无
240 s：进行扫描
300 s后：投料 关。使用RPA测试的胶料的Payne效应（图5）显示，
第 2 阶段：实验室开炼机，40℃ 与Arlanxeo BIIR对照组相比，PF-BIIR胶料实例的填料
在开炼机上进行带状复合并添加硫化剂，2A
用6次 3/4 切削和六次端面切削精制胶料 分散性有所改善。随着在PF-BIIR共聚物中观察到的混

2024年 第3期 总第555期 7
