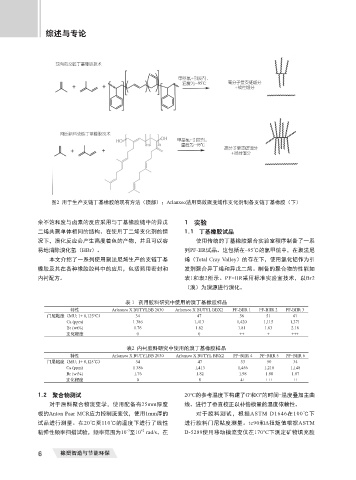

Page 40 - 《橡塑智造与节能环保》2024年3期

综述与专论

图2 用于生产支链丁基橡胶的现有方法（顶部）；Arlanxeo法用高效聚亚烯作支化剂制备支链丁基橡胶（下）

余不饱和度与卤素的反应采用与丁基橡胶链中的异戊 1 实验
二烯共聚单体相同的结构。在使用丁二烯支化剂的情 1.1 丁基橡胶试品
况下，溴化反应会产生高度着色的产物，并且可以容 使用传统的丁基橡胶聚合实验室程序制备了一系
易地消除溴化氢（HBr）。 列PF-IIR试品。这包括在-95℃的氯甲烷中，在聚法尼
本文介绍了一系列使用聚法尼烯生产的支链丁基 烯（Total Cray Valley）的存在下，使用氯化铝作为引
橡胶及其在各种橡胶胶料中的应用，包括药用密封和 发剂聚合异丁烯和异戊二烯。制备的聚合物的性能如
内衬配方。 表1和表2所示。PF-IIR采用标准实验室技术，以Br2
（溴）为溴源进行溴化。

表 1 药用胶料研究中使用的溴丁基橡胶样品
特性 Arlanxeo X BUTYLBB 2030 Arlanxeo X BUTYL BBX2 PF-BIIR 1 PF-BIIR 2 PF-BIIR 3
门尼粘度（MU; 1+ 8,125℃） 34 47 56 51 41
Ca (ppm) 1 386 1,413 1,420 1,115 1,371
Br (wt%) 1.76 1.82 1.81 1.83 2.18
支化程度 0 0 ++ + +++

表2 内衬胶料研究中使用的溴丁基橡胶样品
特性 Arlanxeo X BUTYLBB 2030 Arlanxeo X BUTYL BBX2 PF-BIIR 4 PF-BIIR 5 PF-BIIR 6
门尼粘度（MU; 1+ 8,125℃） 34 47 33 50 34
Ca (ppm) 1 386 1,413 1,456 1,218 1,148
Br (wt%) 1.76 1.82 1.98 1.88 1.87
支化程度 0 0 4+ +++ ++

1.2 聚合物测试 20℃的参考温度下构建了G'和G''的时间-温度叠加主曲
对于原料聚合物流变学，使用配备有25mm厚度 线。进行了垂直校正以补偿模量的温度依赖性。
板的Anton Paar MCR应力控制流变仪，使用1mm厚的 对于胶料测试，根据ASTM D1646在100℃下
试品进行测量。在20℃至110℃的温度下进行了线性 进行胶料门尼粘度测量。tc90和Δ扭矩值根据ASTM
-3
+2
粘弹性频率扫描试验，频率范围为10 至10 rad/s。在 D-5289使用移动模流变仪在170℃下测定矿物填充胶
6 橡塑智造与节能环保
