橡塑技术与装备 CHINA RUBBER/PLASTICS TECHNOLOGY AND EQUIPMENT

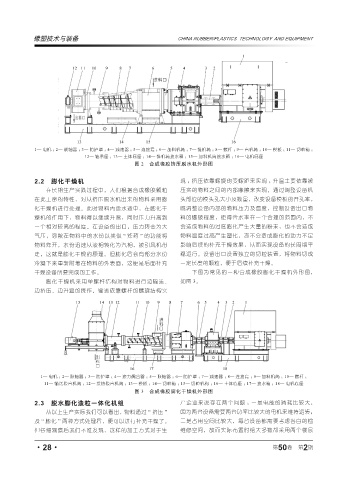

1— 电机 ; 2— 联轴器 ; 3— 防护罩 ; 4— 减速器 ; 5— 连接套 ; 6— 加料机筒 ; 7— 锥机筒 ; 8— 螺杆 ; 9— 直机筒 ; 10— 模板 ; 11— 切粒箱 ;
12— 轴承座 ; 13— 主体底座 ; 14— 锥机筒接水箱 ; 15— 加料机筒接水箱 ; 16— 电机底座
图 2 合成橡胶挤压脱水机外形图
2.2 膨化干燥机 现 ;挤压依靠螺旋的变螺距来实现 ;升温主要依靠被
在长期生产实践过程中,人们根据合成橡胶颗粒 压实的物料之间的内部摩擦来实现。通过调整设备机
在此工序的特性,对从挤压脱水机出来的物料采用膨 头部位的模头孔大小及数量,改变设备模板的开孔率,
化干燥机进行处理。此时物料内含水适中,在膨化干 既调整设备内部的物料压力及温度,控制设备出口物
燥机的作用下,物料得以继续升温,同时压力升高到 料的爆破程度,使得含水率在一个合理的范围内,不
一个相对较高的程度。在设备的出口,压力转变为大 会造成物料的过度膨化产生大量的粉末,也不会造成
气压,弥散在物料中的水份以类似 “ 炸药 ” 的功能将 物料温度过高产生塑化,亦不会造成膨化的动力不足
物料炸开,水份迅速从液相转化为汽相,被引风机带 影响后续的补充干燥效果,从而实现设备的长周期平
走,这就是膨化干燥的原理。但膨化后会有部分水份 稳运行。设备出口设置独立的切粒装置,将物料切成
冷凝下来重新附着在物料的外表面,这便是后面补充 一定长度的颗粒,便于后续补充干燥。
干燥设备所要完成的工作。 下图为常见的一种合成橡胶膨化干燥机外形图,
膨化干燥机采用单螺杆结构对物料进行边输送、 如图 3。
边挤压、边升温的操作。输送依靠螺杆的螺旋结构实
1— 电机 ; 2— 联轴器 ; 3— 防护罩 ; 4— 液力偶合器 ; 5— 联轴器 ; 6— 防护罩 ; 7— 减速器 ; 8— 连接套 ; 9— 加料机筒 ; 10— 螺杆 ;
11— 输送段直机筒 ; 12— 发热段直机筒 ; 13— 模板 ; 14— 切粒箱 ; 15— 切粒机构 ; 16— 主体底座 ; 17— 接水箱 ; 18— 电机底座
图 3 合成橡胶膨化干燥机外形图
2.3 脱水膨化造粒一体化机组 产企业来说存在两个问题 :一是电能的消耗比较大,
从以上生产实际我们可以看出,物料通过 “ 挤压 ” 因为两台设备需要两台功率比较大的电机来维持运转;
及 “ 膨化 ” 两种方式处理后,便可以进行补充干燥了。 二是占用空间比较大,每台设备都需要考虑各自的检
但仔细观察后我们不难发现,这样的加工方式对于生 维修空间,故而实际布置时绝大多数都采用两个楼层
