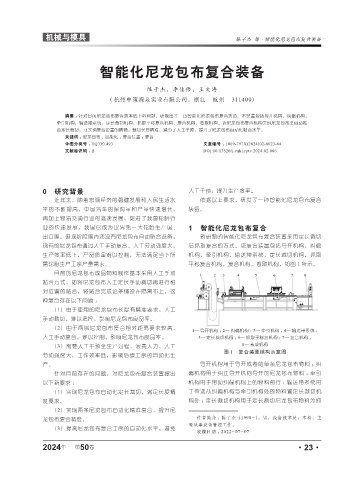

机械与模具 陈子杰 等·智能化尼龙包布复合装备

智能化尼龙包布复合装备

陈子杰，李佳修，王文涛
( 杭州中策清泉实业有限公司，浙江 杭州 311400)

摘要 ： 针对目前尼龙包布复合效率低下的问题，研制出了一台智能化尼龙包布复合装备。本装置包括导开机构，纠偏机构，
牵引机构，输送带系统，定长裁切机构，抓取平移复合机构，复合机构，卷取机构。该尼龙包布复合机构实现尼龙包布全自动贴
合定长裁切，可实现复合位置的精确，裁切长度精准，减少了人工干预，提升了尼龙包布自动化贴合水平。
关键词 ： 尼龙包布 ；智能化 ；复合装置 ；复合
中图分类号 ： TQ330.493 文章编号 ： 1009-797X(2024)02-0023-04
文献标识码 ： B DOI:10.13520/j.cnki.rpte.2024.02.006

0 研究背景 人工干预，提升生产效率。
近年来，随着宏观经济的稳健发展和人民生活水 依据以上要求，研发了一种智能化尼龙包布复合
平的不断提高，中国汽车的保有量和产量快速增长， 装备。
再加上物流交通行业的高速发展，促进了我国轮胎行
业的快速发展，我国已成为世界第一大轮胎生产国、 1 智能化尼龙包布复合
出口国。但现阶段国内还没有尼龙包布自动贴合设备， 新研制的智能化尼龙包布复合装置采用定长裁切
现有的尼龙包布通过人工手动复合，人工劳动强度大， 后抓取复合的方式。该复合装置包括导开机构，纠偏
生产效率低下，产品质量难以控制，无法满足当下所 机构，牵引机构，输送带系统，定长裁切机构，抓取
需轮胎生产工序产量需求。 平移复合机构，复合机构，卷取机构，如图 1 所示。
目前的尼龙包布成品物料制作基本采用人工手动
贴合方式，即将尼龙包布人工定长手动裁切再进行相
对位置的贴合，将贴合完成论条铺设在隔离布上，这
种复合存在以下问题 ：
（1）由于使用的尼龙包布长度有精准要求，人工
手动裁切，难以把控，影响尼龙包布良品率。
（2）由于两层尼龙包布复合相对距离要求较高，
1— 导开机构 ； 2— 纠偏机构 ； 3— 牵引机构 ； 4— 输送带系统 ；
人工手动复合，难以控制，影响尼龙包布良品率。 5— 定长裁切机构 ； 6— 抓取平移复机构 ； 7— 复合机构 ；
（3）需要人工干预全生产过程，浪费人力，人工 8— 卷取机构
图 1 复合装置结构示意图
劳动强度大，工作效率低，影响后续工序的自动化生
产。 导开机构用于导开成卷的单条尼龙包布物料 ；纠
针对目前存在的问题，对尼龙包布复合装置提出 偏机构用于纠正导开机构导开的尼龙包布物料 ；牵引
以下新要求 ： 机构用于带动纠偏机构上的物料前行 ；输送带系统用
（1）实现尼龙包布自动化定长裁切，满足长度精 于传递从纠偏机构与牵引机构处的物料置定长裁切机
度要求。 构处 ；定长裁切机构用于定长裁切尼龙包布物料为抓
（2）实现两条尼龙包布自动化精准复合，提升尼
龙包布复合精度。 作者简介 ：陈子杰（1998-），男，设备技术员，本科，主
要从事设备管理工作。
（3）提高尼龙包布复合工序的自动化水平，避免
收稿日期 ：2022-07-07
