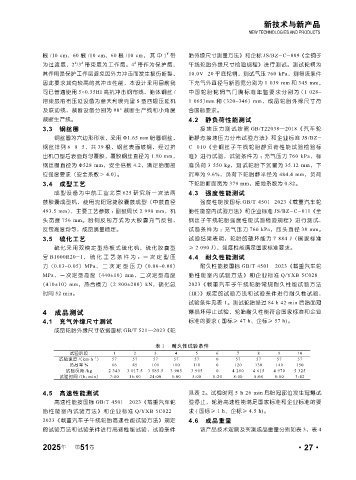

Page 73 - 《橡塑技术与装备》2025年12期

新技术与新产品
NEW TECHNOLOGIES AND PRODUCTS

#
根 /10 cm、60 根 /10 cm、60 根 /10 cm，其中 1 带 胎外缘尺寸测量方法》和企标 JS/BZ-C-009 《全钢子
#
#
#
为过渡层，2 /3 带束层为工作层。4 带作为保护层， 午线轮胎外缘尺寸检验规程》进行测试。测试轮辋为
其作用是保护工作层避免因外力冲击而发生损伤断裂， 10.0V-20 平底轮辋，测试气压 760 kPa，测得该条件
因此要求其有较高的抗冲击性能，本设计采用目前我 下充气外直径与断面宽分别为 1 039 mm 和 345 mm，
司已普遍使用 5×0.35HI 高抗冲击钢帘线，胎体钢丝 / 中国轮胎轮辋气门嘴标准年鉴要求分别为 (1 028~
带束层帘布压延设备为意大利埃克里 S 型四辊压延机 1 065)mm 和(320~346) mm，成品轮胎外缘尺寸符
及联动线，裁断设备分别为 90° 裁断生产线和小角度 合国标要求。
裁断生产线。 4.2 静负荷性能测试
3.3 钢丝圈 接地压力测试按照 GB/T22038—2018《汽车轮
钢丝圈为六边形形状，采用 Φ1.65 mm 胎圈钢丝， 胎静态接地压力分布试验方法》和企业标准 JS/BZ-
钢丝排列 6-8-5，共 39 根，钢丝表面镀铜，经过挤 C-010《全钢丝子午线轮胎静负荷性能试验检验标
出机口型后表面均匀覆胶，覆胶钢丝直径为 1.80 mm， 准》进行试验，试验条件为 ：充气压力 760 kPa，标
钢丝圈直径为 Φ528 mm，安全倍数 4.2，满足胎圈部 准负荷 3 550 kg，测试轮胎下沉量为 35.12 mm，下
位强度要求（安全系数＞ 4.0）。 沉率为 9.6%，负荷下轮胎静半径为 484.4 mm，负荷
3.4 成型工艺 下轮胎断面宽为 379 mm，接地系数为 0.82。
成型设备为中航工业北京 625 研究所一次法两 4.3 强度性能测试
鼓胶囊成型机，使用沈阳冠捷胶囊鼓成型（中鼓直径 强度性能按国标 GB/T 4501-2023《载重汽车轮
493.5 mm），主要工艺参数 ：副鼓周长 2 990 mm，机 胎性能室内试验方法》和企业标准 JS/BZ-C-011《全
头宽度 756 mm。胎侧反包方式为大胶囊充气反包， 钢丝子午线轮胎强度性能试验检验规程》进行测试，
反包高度均匀，成品质量稳定。 试验条件为 ：充气压力 760 kPa，压头直径 38 mm。
3.5 硫化工艺 试验结果表明，轮胎的破坏能力 7 884 J（国家标准
硫 化采 用 双 模定 型 热板 式 硫 化机， 硫 化 胶囊 型 ≥ 2 090 J），强度性能满足国家标准要求。
号 B1000R20-1，硫化工艺条件为 ：一次定型压 4.4 耐久性能测试
力（0.03~0.05）MPa， 二次 定 型压 力（0.06~0.08） 耐久性能按国标 GB/T 4501—2023《载重汽车轮
MPa，一次定型高度（440±10） mm，二次定型高度 胎性能室内试验方法》和企业标准 Q/YXB 5C028-
（410±10） mm，热合模力（2 800±200）kN，硫化总 2023《载重汽车子午线轮胎常规耐久性能试验方法
时间 52 min。 (Ⅲ)》规定的试验方法和试验条件进行耐久性试验，
试验条件见表 1。测试轮胎经过 84 h 42 min 后胎面冠
4 成品测试 爆损坏停止试验，轮胎耐久性能符合国家标准和企业
4.1 充气外缘尺寸测试 标准的要求 ( 国标≥ 47 h、企标≥ 57 h)。
成品轮胎外缘尺寸依据国标 GB/T 521—2023《轮

表 1 耐久性试验条件
试验阶段 1 2 3 4 5 6 7 8 9 10
-1
试验速度 /(km . h ） 57 57 57 57 57 0 57 57 57 57
负荷率 % 66 85 101 110 110 0 120 130 140 150
试验负荷 /kg 2 343 3 017.5 3 585.5 3 905 3 905 0 4 260 4 615 4 970 5 325
试验时间 /(h:min) 7:00 16:00 24:00 5:00 5:00 0:20 8:00 8:00 8:00 3:42

4.5 高速性能测试 见表 2。试验时间 5 h 26 min 后胎冠部位发生冠爆试
高速性能按国标 GB/T 4501—2023《载重汽车轮 验停止，轮胎高速性能满足国家标准和企业标准的要
胎性能室内试验方法》和企业标准 Q/YXB 5C022- 求 ( 国标≥ 1 h、企标≥ 4.5 h)。
2023《载重汽车子午线轮胎高速性能试验方法》规定 4.6 成品重量
的试验方法和试验条件进行高速性能试验，试验条件 该产品技术定额及实测成品重量分别如表 3、表 4

2025 第 51 卷 ·27·
年
