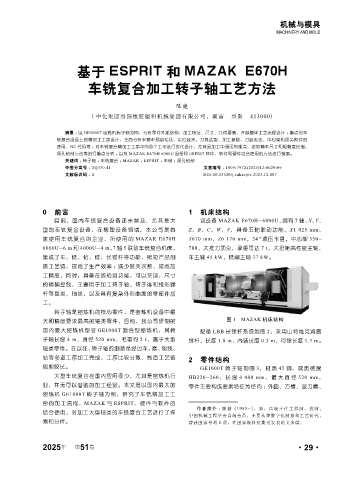

机械与模具
MACHINERY AND MOLD

基于 ESPRIT 和 MAZAK E670H

车铣复合加工转子轴工艺方法

陈健
( 中化集团益阳橡胶塑料机械集团有限公司，湖南 益阳 413000)

摘要 ： 以 GE1000T 密炼机转子轴为例，分析零件外部结构，加工特征、尺寸、几何要素，开展整体工艺流程设计 ；重点对车
铣复合设备上的精加工工序设计，全面分析半精车预留毛坯、定位装夹、刀具选型、加工参数、刀路走法、中心架和顶尖附件的
使用、NC 代码等 ；对车铣复合精加工工序中的各个工步进行优化设计，尤其是加工中遇见的难点，诸如精车尺寸和粗糙度控制、
深孔钻削方法等进行重点分析 ；以及 MAZAK E670H 6000U 设备和 ESPRIT 软件，软件和硬件结合使用的方法进行摸索。
关键词 ： 转子轴 ；车铣复合 ； MAZAK ； ESPRIT ；车削 ；深孔钻削
中图分类号 ： TQ330.41 文章编号 ： 1009-797X(2025)12-0029-09
文献标识码 ： B DOI:10.13520/j.cnki.rpte.2025.12.007

0 前言 1 机床结构
目前，国内车铣复合设备还未普及，尤其是大 该设备 MAZAK E670H-6000U，拥有 7 轴， X、 Y、
型的车铣复合设备，在橡塑设备领域，本公司是首 Z、B、C、W、V，具备五轴联动功能，X1 025 mm、
家使用车铣复合的企业，所使用的 MAZAK E670H Y670 mm、Z6 170 mm，24" 液压卡盘，中心架 350~

6000U-6 m 和 4000U-4 m， 7 轴 5 联动车铣复合机床， 700，大推力顶尖，承重可达 7 t，大扭矩高性能主轴，
集成了车、铣、钻、镗、长镗杆等功能，缩短产品制 车主轴 45 kW，铣削主轴 37 kW。
造工艺链，提高了生产效率 ；减少装夹次数，提高加
工精度，同时，具备在线检测功能，可以实现，尺寸
的精确控制，主要用于加工转子轴、转子体和锥形螺
杆等盘类、轴类，以及具有复杂外形曲面的零部件加
工。
转子轴是密炼机的核心零件，是密炼机设备中最
大和精度要求最高的轴类零件，目前，我公司研制的 图 1 MAZAK 机床结构
国内最大密炼机型号 GE1000T 啮合型密炼机，其转 配备 LBB 长镗杆系统如图 2，采用山特维克减震
子轴长度 4 m，直径 520 mm，毛重约 5 t，属于大型 镗杆，长度 1.8 m，内装长度 0.5 m，可镗长度 1.3 m。
轴类零件。在以往，转子轴的制造是经过车、磨、划线、
钻等多道工序加工完成，工序比较分散、制造工艺链 2 零件结构
周期较长。 GE1000T 转子轴如图 3，材质 45 钢，调质硬度
大型车铣复合在国内应用很少，尤其是密炼机行 HB220-260，长度 4 000 mm，最大直径 520 mm，
业，并无可以借鉴的加工经验。本文是以国内最大的 零件主要构成要素特征为径向 ：外圆、方槽、退刀槽、
密炼机 GE1000T 转子轴为例，研究了车铣精加工工
序的加工流程，MAZAK 与 ESPRIT，硬件与软件的
作者简介 ：陈健（1985-），男，高级主任工程师，技师，
结合使用，对加工大型轴类的车铣复合工艺进行了探
中国机械工程学会高级会员，主要从事数字化制造和工艺研究，
索和分析。 曾获国家专利 8 项，在国家级科技期刊发表论文多篇。

2025 第 51 卷 ·29·
