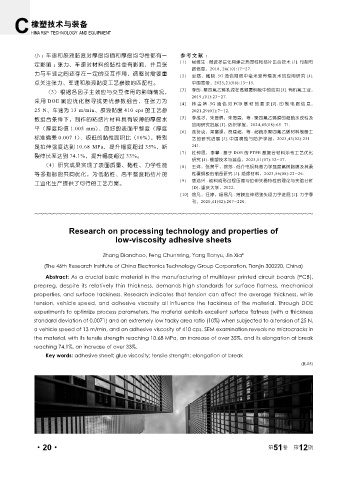

Page 66 - 《橡塑技术与装备》2025年12期

橡塑技术与装备
HINA R&P TECHNOLOGY AND EQUIPMENT

小 ；车速和胶液黏度对厚度均值和厚度均匀性都有一 参考文献 ：
[1] 杨维生 . 微波多层化构建之热塑性粘结片压合技术 [J]. 印制电
定影响 ；张力、车速对材料的黏性也有影响，并且张
路信息，2018, 26(10):17-27.
力与车速之间还存在一定的交互作用，调整时需要重 [2] 单斌，臧晓 .5G 通信网络中毫米波传输技术的应用研究 [J].
点关注张力、车速和胶液黏度工艺参数的匹配性。 中国宽带，2025,21(06):13-15.
[3] 李彤 . 聚四氟乙烯乳液在高频覆铜板中的应用 [J]. 有机氟工业，
（3）根据各因子主效应与交互作用的影响情况，
2019,(01):23-27.
采用 DOE 响应优化器寻找更优参数组合，在张力为 [4] 林 金 堵 .5G 通 信 对 PCB 基 材 的 要 求 [J]. 印 制 电 路 信 息，
25 N、车速为 13 m/min、胶液黏度 410 cps 的工艺参 2021,29(01):7-12.
数组合条件下，制作的粘结片材料具有较薄的厚度水 [5] 李成才，朱登辉，朱海霖，等 . 聚四氟乙烯膜的超疏水改性及
应用研究进展 [J]. 纺织学报，2024,45(08):65-71.
平（厚度均值 1.005 mm）、良好的表面平整度（厚度
[6] 连衍成，梁富源，贺建超，等 . 超疏水聚四氟乙烯材料制备工
标准偏差 0.007 1）、极低的黏性面积比（10%），特别 艺的研究进展 [J]. 中国腐蚀与防护学报，2023,43(02):231-
是拉伸强度达到 10.68 MPa，提升幅度超过 35%，断 241.
[7] 杜钟思，李攀 . 基于 DOE 的 PTFE 基复合材料涂布工艺优化
裂伸长率达到 74.1%，提升幅度超过 33%。
研究 [J]. 橡塑技术与装备，2025,51(07):32-37.
（4）研究成果实现了表面质量、黏性、力学性能 [8] 王洋，张黄平，徐莎 . 低介电损耗高力学强度氟树脂膜及其柔
等多指标的共同优化，为低黏性、高平整度粘结片的 性覆铜板的制备研究 [J]. 绝缘材料，2023,56(08):22-26.
[9] 唐浩兴 . 板料成形过程压缩与拉伸失稳特性的理论与实验分析
工业化生产提供了可行的工艺方案。
[D]. 重庆大学，2022.
[10] 徐凡，汪婷，杨易凡 . 薄膜拉伸褶皱失稳力学进展 [J]. 力学季
刊，2020,41(02):207-220.

Research on processing technology and properties of
low-viscosity adhesive sheets

Zhang Dianchao, Feng Chunming, Yang Tianyu, Jin Xia*
(The 46th Research Institute of China Electronics Technology Group Corporation, Tianjin 300220, China)

Abstract: As a crucial basic material in the manufacturing of multilayer printed circuit boards (PCB),
prepreg, despite its relatively thin thickness, demands high standards for surface flatness, mechanical
properties, and surface tackiness. Research indicates that tension can affect the average thickness, while
tension, vehicle speed, and adhesive viscosity all influence the tackiness of the material. Through DOE
experiments to optimize process parameters, the material exhibits excellent surface flatness (with a thickness
standard deviation of 0.0071) and an extremely low tacky area ratio (10%) when subjected to a tension of 25 N,
a vehicle speed of 13 m/min, and an adhesive viscosity of 410 cps. SEM examination reveals no microcracks in
the material, with its tensile strength reaching 10.68 MPa, an increase of over 35%, and its elongation at break
reaching 74.1%, an increase of over 33%.
Key words: adhesive sheet; glue viscosity; tensile strength; elongation at break
(R-03)

·20· 第 51 卷 第 12 期
