机械与模具
MACHINERY AND MOLD

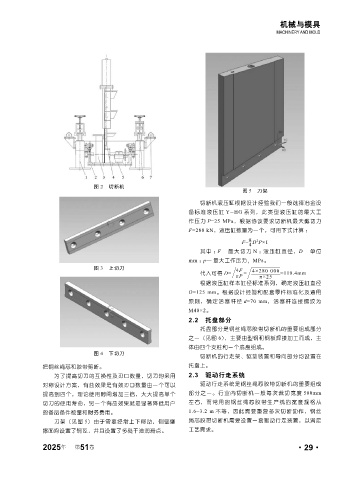

图 2 切断机
图 5 刀架
切断机液压缸根据设计经验我们一般选择冶金设
备标准液压缸 Y-HG 系列，此类型液压缸的最大工
作压力 P=25 MPa，根据协议要求切断机最大剪切力
F=280 kN，液压缸数量为一个，可用下式计算 ：
π
2
F= D P×1
4
其中： F— 最大切力 N ；液压缸直径，D— 单位
mm ； p— 最大工作压力，MPa。
图 3 上切刀 4F 4×280 000
代入可得 D= = ≈119.4mm
πP π×25
根据液压缸样本缸径标准系列，确定液压缸直径
D=125 mm。根据设计经验和配套零件标准化及通用
原则，确定活塞杆径 d=70 mm，活塞杆连接螺纹为
M48×2。
2.2 托盘部分
托盘部分是钢丝绳芯胶带切断机的重要组成部分
之一（见图 6），主要由型钢和钢板焊接加工而成，主
体由四个支柱和一个底盘组成。
图 4 下切刀
切断机的行走架、驱动装置和导向部分均设置在
把钢丝绳芯和胶带剪断。 托盘上。
为了提高切刀的互换性及刃口数量，切刀均采用 2.3 驱动行走系统
对称设计方案，有益效果是有效刃口数量由一个可以 驱动行走系统是钢丝绳芯胶带切断机的重要组成
提高到四个，理论使用时间增加三倍，大大提高单个 部分之一。行业内切断机一般每次裁切宽度 500mm
切刀的使用寿命，另一个有益效果就是显著降低用户 左右，而常用的钢丝绳芯胶带生产线的宽度规格从
的备品备件数量和财务费用。 1.6~3.2 m 不等，因此需要重复多次切断动作，钢丝
刀架（见图 5）由于需要经常上下移动，侧壁摩 绳芯胶带切断机需要设置一套驱动行走装置，以满足
擦面均设置了铜瓦，并且设置了多处干油润滑点。 工艺需求。
