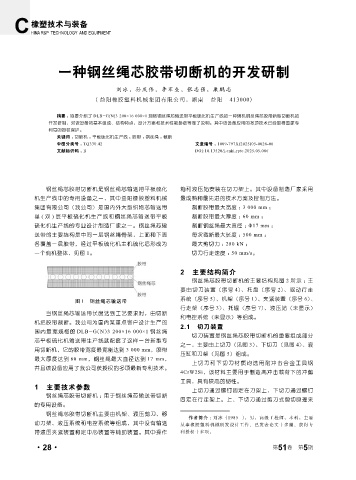

一种钢丝绳芯胶带切断机的开发研制

刘冰，孙庆伟，李军垒，张志强，康鹏志
( 益阳橡胶塑料机械集团有限公司，湖南 益阳 413000)

摘要 ： 简要介绍了 DLB-G(N)3 200×16 000×1 规格钢丝绳芯输送带平板硫化机生产线的一种辅机钢丝绳芯胶带新型切断机的
开发研制，对该设备的基本组成、结构特点、设计方案和技术性能参数等做了说明。其中该设备应用的多项技术已经取得国家专
利局的授权保护。
关键词 ： 切断机 ；平板硫化机生产线 ；胶带 ；钢丝绳 ；裁断
中图分类号 ： TQ330.42 文章编号 ： 1009-797X(2025)05-0028-06
文献标识码 ： B DOI:10.13520/j.cnki.rpte.2025.05.006

钢丝绳芯胶带切断机是钢丝绳芯输送带平板硫化 箱和液压站安装在切刀架上。其中设备制造厂家采用
机生产线中的专用设备之一，其中益阳橡胶塑料机械 最成熟和最先进的技术方案及控制方法。
集团有限公司（我公司）是国内外大型织物芯输送带 裁断胶带最大宽度 ： 3 000 mm ；
单 ( 双 ) 层平板硫化机生产线和钢丝绳芯输送带平板 裁断胶带最大厚度 ： 60 mm ；
硫化机生产线的专业设计制造厂家之一。钢丝绳芯输 裁断钢丝绳最大直径 ： Φ17 mm ；
送带的主要结构是中间一层钢丝绳骨架，上面和下面 每次裁断最大长度 ： 500 mm ；
各覆盖一层胶带，经过平板硫化机主机硫化后形成为 最大剪切力 ： 280 kN ；
一个有机整体，见图 1。 切刀行走速度 ： 50 mm/s。

2 主要结构简介
钢丝绳芯胶带切断机的主要结构见图 2 所示 ：主
要由切刀装置（序号 4）、托盘（序号 2）、驱动行走
系统（序号 5）、机架（序号 1）、夹紧装置（序号 6）、
图 1 钢丝绳芯输送带
行走架（序号 3）、托辊（序号 7）、液压站（未显示）
当钢丝绳芯输送带长度达到工艺要求时，由切断
和电控系统（未显示）等组成。
机把胶带裁断。我公司为国内某重点客户设计生产的
2.1 切刀装置
国内最宽规格的 DLB-G(N)3 200×16 000×1 钢丝绳
切刀装置是钢丝绳芯胶带切断机的重要组成部分
芯平板硫化机输送带生产线就配套了这样一台新型专
之一，主要由上切刀（见图 3）、下切刀（见图 4）、液
用切断机，它的胶带宽度最宽能达到 3 000 mm，胶带
压缸和刀架（见图 5）组成。
最大厚度达到 60 mm，钢丝绳最大直径达到 17 mm，
上切刀和下切刀材质均选用耐冲击合金工具钢
并且该设备应用了我公司获授权的多项最新专利技术。
4CrW2Si，该材料主要用于制造高冲击载荷下的冲剪
工具，具有较高的韧性。
1 主要技术参数
上切刀通过螺钉固定在刀架上，下切刀通过螺钉
钢丝绳芯胶带切断机 ：用于钢丝绳芯输送带切断
固定在行走架上。上、下切刀通过剪刀式剪切原理来
的专用设备。
钢丝绳芯胶带切断机主要由机架、液压剪刀、移
作者简介 ：刘冰（1985-），男，高级工程师，本科，主要
动刀架、液压系统和电控系统等组成，其中设有输送 从事橡胶塑料机械研发设计工作、已发表论文十多篇、获得专
带液压夹紧装置和定中心装置等辅助装置。其中操作 利授权十多项。

5
·28· 第 51 卷 第 期
