Page 47 - 《橡塑智造与节能环保》2024年9期
P. 47
技术与装备
表3 物理特性
物理特性,未老化 单位 DPG 对照组 Naugard Bio-XL25% of DPG:系统 A Naugard Bio-XL50% of DPG:系统 B
100% 模量 MPa 2.0 2.0 2.3
300% 模量 MPa 8.7 9.3 11.0
拉伸应力((Ts) MPa 20.5 21.0 19.1
伸长率 (E) % 499 489 420
RT 时的硬度计 A 邵A 66 67 69
Ts*E 10, 255 10,253 8,030
Ts*E 正常 % 100 100 78
加固指数,RI(M300/M100) 4.3 4.6 4.8
RI(M300/M100)标准化 正常% 100 106 112
DIN 磨损,体积损失 mm3 136 124 125
磨损/磨蚀 正常% 100 110 109
图2和图3显示了基于Naugard Bio-XL负载的物 DIN 磨损率并不能完全代表轮胎在道路上的磨损
理性能的趋势和差异,以及在100℃下72h后老化性能 情况。尽管如此,所获得的积极结果表明,Naugard
的恢复。Naugard Bio-XLSystemA的性能最接近对照 Bio-XL 的使用不会对最终应用中的磨损性能产生负面
DPG。总体而言,热空气老化对所有试品的影响非 影响。
常相似,而Naugard Bio-XL不影响老化特性。有趣的 与白炭黑填充低滚动阻力轮胎的标准辅助促进剂
是,从表3中报告的DIN磨损质量损失(通过旋转法) DPG相比,Naugard Bio-XL促进剂在加工特性和物理
结果可以看出,Naugard Bio-XL的影响结果提高了 性能之间实现了良好的平衡,既能提高补强水平,又
10%。Naugard Bio-XL观察到的聚合物-填料相互作用 能保持老化性能。圣莱科特国际集团预计,Naugard
的改善对耐磨性有积极影响,这弥补了Naugard Bio- Bio-XL 将导致硫化网络在更高效的硫化体系(更高的
XL在50%的较高负载下引起的更多单硫化物交联的不 促进剂/硫比率)中向更多的单硫链接转变,他们还将
利影响。 在今后的工作中审查交联分布。
3.2 Naugard Bio-XL 改善了聚合物与填料的相互
作用、滞后和相互作用参数
佩恩效应(△G)或应变引起的 G'模量降低通常
与填料-填料相互作用或填料网络有关。较低的填料-
填料相互作用表明聚合物填料的相互作用更强烈,在
动态加载条件下会导致滞后损失减少。表4 和图4、
图5 中的数据与上述改进相一致。从系统 A 切换到系
统 B 时,佩恩效应(△G'at60℃)和滞后(tanδmax at
60℃)都得到了显著改善。

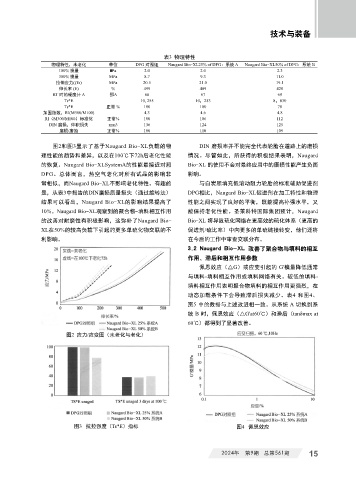

图2 应力/应变图(未老化与老化)
v
图3 抗拉强度(Ts*E)指标 图4 佩恩效应
2024年 第9期 总第561期 15
