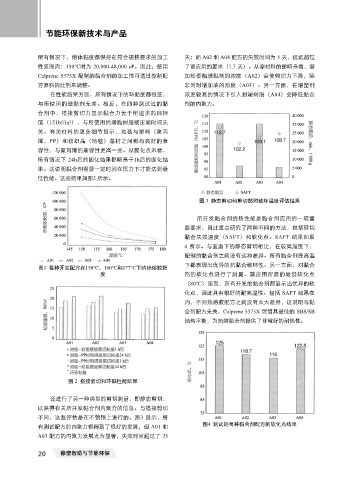

Page 52 - 《橡塑智造与节能环保》2024年9期
P. 52
节能环保新技术与产品
所有情况下,熔体黏度都保持在符合规格要求的加工 天;而 A02 和 A04 配方的失效时间为 5 天,远远超过
性范围内:150℃时为 20,000-48,000 cP。因此,使用 了该应用的要求(1.7 天)。从原材料的影响来看,增
Calprene 5375X 配制的黏合剂的加工性可通过控制配 加松香酯增黏剂的浓度(A02)会使剪切力下降,除
方原料的比例来调整。 非同时增加油的浓度(A03)。另一方面,在增塑剂
在性能结果方面,所有情况下的环黏度都很低, 浓度较高的情况下引入封端树脂(A04)会降低黏合
与所使用的增黏剂无关。相反,在四种测试过的黏 剂的内聚力。
合剂中,搭接剪切力显示黏合力优于所追求的目标
值(151bf/in²),与所使用的增黏树脂或压缩时间无
关。有关材料的更多细节显示,地毯与塑料(聚丙
烯,PP)和纺织品(地毯)基材之间都有良好的兼
容性,与聚丙烯的兼容性更高一些。从固化点来看,
所有情况下 24h后的固化结果都略高于1h后的固化结
果。这说明黏合剂需要一定时间在压力下才能达到最
佳性能。这些结果如图2 所示。
图 3 静态剪切和剪切黏附破坏温度评估结果
所开发黏合剂的热性能是黏合剂应用的一项重
要要求,因此重点研究了两种不同的方法,包括剪切
黏合失效温度(SAFT)和软化点。SAFT 结果如图
4 所示。与室温下的静态剪切相比,在较高温度下,
配制的黏合剂之间没有这种差异。所有黏合剂在高温
下都表现出优异的抗黏合破坏性。另一方面,对黏合
图1 每种开发配方在150℃、160°C和177°C下的热熔胶黏
度 剂的软化点进行了测量。就应用所需的最低软化点
(80℃)而言,所有开发的黏合剂都显示出优异的软
化点,因此具有很好的耐高温性。包括 SAFT 结果在
内,不同热熔胶配方之间没有太大差异,这说明与黏
合剂配方无关,Calprene 5375X 凭借其最佳的 SBS/SB
结构平衡,为热熔黏合剂提供了非常好的耐热性。
图 2 搭接剪切和环黏性能结果
还进行了另一种类型的剪切测量,即静态剪切,
以获得有关所开发黏合剂内聚力的信息。与搭接剪切
不同,这些评估是在不锈钢上进行的。图3 显示,所
有测试配方的内聚力都得到了很好的发展,但 A01 和 图4 测试的每种黏合剂配方的软化点结果
A03 配方的内聚力发展尤为显著,失效时间超过了 25
20 橡塑智造与节能环保
