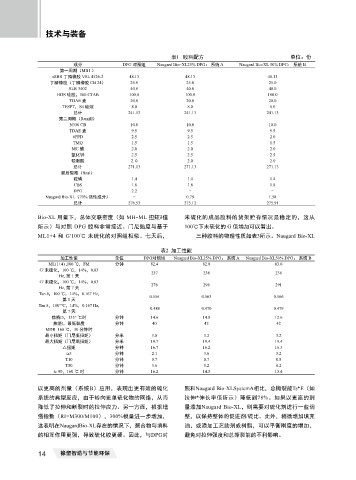

Page 46 - 《橡塑智造与节能环保》2024年9期

技术与装备

表1 胶料配方 单位：份
成分 DPG 对照组 Naugard Bio-XL25% DPG： 系统 A Naugard Bio-XL 50% DPG： 系统 B
第一周期（MB1 ）
sSBR 丁腈橡胶 VSL 4526-2 48.13 48.13 48.13
丁腈橡胶（丁腈橡胶 CB 24） 25.0 25.0 25.0
SLR 3402 40.0 40.0 40.0
HDS 硅胶，160 CTAB 100.0 100.0 100.0
TDAE 油 20.0 20.0 20.0
TESPT，S4 硅烷 8.0 8.0 8.0
总计 241.13 241.13 241.13
第二周期（Remill）
N330 CB 10.0 10.0 10.0
TDAE 油 9.5 9.5 9.5
6PPD 2.5 2.5 2.0
TMQ 1.5 1.5 1.5
MC 蜡 2.0 2.0 2.0
氧化锌 2.5 2.5 2.5
硬脂酸 2.0 2.0 2.0
总计 271.13 271.13 271.13
最后周期（final）
硫磺 1.4 1.4 1.4
CBS 1.8 1.8 1.8
DPG 2.2 - -
Naugard Bio-XL（70% 活性成分） - 0.79 1.58
总计 276.53 275.12 275.91

Bio-XL 用量下，总体交联密度（如 MH-ML 扭矩δ值 未硫化的成品胶料的货架贮存情况是稳定的，这从
所示）与对照 DPG 胶料非常接近。门尼黏度与基于 100℃下未硫化的 G 值增加可以看出。
ML1+4 和 G'100℃ 未硫化的对照组相似。七天后， 三种胶料的物理性质如表3所示。Naugard Bio-XL

表2 加工性能
加工性能 单位 DPG对照组 Naugard Bio-XL25% DPG： 系统 A Naugard Bio-XL50% DPG： 系统 B
ML(1+4) ,100 ℃，FM 分钟 82.4 82.8 83.0
G' 未硫化，100 ℃，14%，0.83 237 238 238
Hz, 第 1 天
G' 未硫化，100 ℃，14%，0.83 276 296 291
Hz, 第 7 天
Tan δ，100 ℃，14%，0.167 Hz, 0.556 0.563 0.566
第 1 天
Tan δ，100°℃，14%，0.167 Hz, 0.488 0.470 0.479
第 7 天
焦烧t5，135° ℃时 分钟 14.6 14.8 12.6
焦烧t，最低黏度 分钟 40 42 42
MDR 160 ℃，30 分钟时
最小扭矩（门尼低扭矩） 分米 3.0 3.2 3.2
最大扭矩（门尼高扭矩） 分米 19.7 19.4 19.4
△扭矩 分钟 16.7 16.2 16.3
ts5 分钟 2.1 3.6 3.2
T10 分钟 0.7 0.7 0.8
T50 分钟 3.6 5.2 4.2
tc 90，160 ℃ 时 分钟 16.2 14.5 13.4

以更高的剂量（系统B）应用，表现出更有效的硫化 照和Naugard Bio-XLSystemA相比，总撕裂能Ts*E（如
系统的典型反应，由于转向更单硫化物的网络，从而 拉伸*伸长率值所示）降低到78%。如果以更高的剂
降低了拉伸和断裂时的拉伸应力。另一方面，根据增 量添加Naugard Bio-XL，则需要对硫化剂进行一些调
强指数（RI=M300/M100），300%模量进一步增加， 整，以保持整体的促进剂/硫比。此外，稍微增加填充
这表明在NaugardBio-XL存在的情况下，聚合物与填料 油，或添加工艺助剂或树脂，可以平衡刚度的增加，
的相互作用更强，导致硫化胶更硬。因此，与DPG对 避免对拉伸强度和总撕裂能的不利影响。

14 橡塑智造与节能环保
