Page 88 - 《橡塑技术与装备》2024年9期
P. 88
橡塑技术与装备 CHINA RUBBER/PLASTICS TECHNOLOGY AND EQUIPMENT
表 2 不同种类防老剂填充 EPM/EPDM 共混胶的硫化特性参数
-1
样品编号 M H /N·m M L /N·m M H -M L /N·m t 10 /min t 90 /min (t 90 -t 10 ) /min -1
1 # 3.104 0.238 2.866 0.47 3.67 0.313
2 # 2.613 0.194 2.419 0.53 3.42 0.347
3 # 3.149 0.229 2.920 0.50 4.10 0.278
4 # 3.004 0.227 2.777 0.47 4.27 0.263
的物理性能。从表 3 中可见,防老剂 Naugard 445 的 445/ 防老剂 Vulkanox ZMB2 并用 > 防老剂 Naugard
加入对 EPM/EPDM 共混胶的拉伸强度的影响较大。 445。加入防老剂 Vulkanox ZMB2 的 EPM/EPDM 共
在 150 ℃和 175 ℃老化后下,加入防老剂的 EPM/ 混胶压缩永久变形与空白胶相近,说明单独使用防老
EPDM 共混胶的强度变化率和断裂伸长率的变化率明 剂 Vulkanox ZMB2 对 EPM/EPDM 共混胶的压缩永久
显下降,共混硫化胶力学性能变化率由大到小顺序为: 变形性能无影响。
空白胶 > 防老剂 Vulkanox ZMB2> 防老剂 Naugard
表 3 不同种类防老剂填充 EPM/EPDM 共混胶的物理性能
#
#
#
#
测试性能 1 (空白胶) 2 (Naugard 445) 3 (ZMB2) 4 (Naugard 445/ZMB2)
物理机械性能
硬度 /ShoreA 73 74 75 74
拉伸强度 /MPa 20.4 17.9 19.7 20.9
断裂伸长率 /% 123 187 186 198
耐热空气老化(150 ℃ ×70 h)
硬度 /ShoreA 74 75 76 75
拉伸强度 /MPa 11.4 18.8 20 21.9
断裂伸长率 /% 63 200 184 194
拉伸强度变化率 /% -57.7 5 1.5 4.8
断裂伸长变化率 /% -48.8 7 -1.1 -2
耐热空气老化(175 ℃ ×70 h)
硬度 /Shore.A 81 76 80 76
拉伸强度 /MPa 5.5 16.1 10.5 18.1
断裂伸长率 /% 27 170 122 177
拉伸强度变化率 /% -73.1 -10.1 -46.7 -13.4
断裂伸长变化率 /% -78.1 -9.1 -34.4 -10.6
压缩永久变形(150 ℃ ×70 h,25%,B 型)/% 26 18 24 16
压缩永久变形(175 ℃ ×70 h,25%,B 型)/% 35 23 31 21
2.1.3 差示扫描量热分析(DSC)
不同种类防老剂填充 EPM/EPDM 共混胶 DSC 曲
线如图 1 所示。从图 1 中可见,加入防老剂的 EPM/
EPDM 共混胶的玻璃化转变温度(T g )稍有下降,这
是因为防老剂的加入降低了体系的交联密度,导致橡
胶分子链更容易运动。
2.1.4 动态力学性能
不同防老剂填充 EPM/EPDM 共混胶的储能模量
和 损 耗 因 子 与 温 度 的 关 系 曲 线 如 图 2 所 示, 相 关 的
DMA 数据见表 4。可以看出,加入防老剂后的 EPM/
EPDM 共混胶 T g 稍有下降,这与 DSC 得到的结果一致。

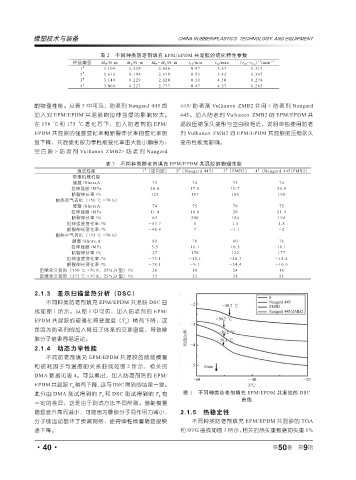

此外由 DMA 测试得到的 T g 和 DSC 测试得到的 T g 有 图 1 不同种类防老剂填充 EPM/EPDM 共混胶的 DSC
曲线
一定的差异。这是由于测试方法不同所致。储能模量
随温度升高而减小,可能因为橡胶分子间作用力减小, 2.1.5 热稳定性
分子链运动破坏了炭黑网络,使得弹性模量随温度快 不同种类防老剂填充 EPM/EPDM 共混胶的 TGA
速下降。 和 DTG 曲线如图 3 所示,相关的热失重数据如失重 5%
9
·40· 第 50 卷 第 期
