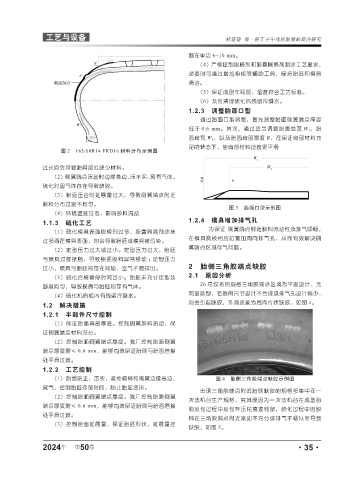

Page 83 - 《橡塑技术与装备》2024年9期
P. 83
工艺与设备 褚建建 等·轿车子午线轮胎侧缺胶的研究
制在单边 6~10 mm。
(4)严格控制脱模剂和胶囊隔离剂喷涂工艺要求,
必要时可通过增加垫板等辅助工具,保持胎胚和模具
清洁。
(5)保证成型车间温、湿度符合工艺标准。
(6)及时清理硫化机残留冷凝水。
1.2.3 调整胎面口型
通过胎面口型调整,首先调整胎面侧翼端点厚度
低于 0.6 mm。其次,通过适当调整胎面总宽 W 1 、胎
面肩宽 W 2 、以及胎面肩部厚度 B,在保证肩部材料充
足的状态下,使肩部材料过渡更平滑
图 2 185/60R14 FRD16 材料分布示例图
过长均会导致胎肩部位缺少材料。
(2)侧翼端点压合时边缘卷边,压不实、窝有气体,
硫化时因气体存在导致缺胶。
(3)胎面压合时延展量过大,导致侧翼端点附近
胶料分布过渡不均匀。
图 3 胎面口型示例图
(4)环境温度过低,影响胶料流动
1.2.4 模具增加排气孔
1.1.3 硫化工艺
为保证 侧翼端点附近胶料流动性及排气顺畅,
(1)硫化模具表面脱模剂过多,胶囊隔离剂涂抹
在模具侧板相应位置加周向排气孔,从而有效解决侧
过多滴在模具表面,均会导致胎胚或模具被污染。
翼端点区域存气问题。
(2)定型压力过大或过小。定型压力过大,胎胚
与模具过度接触,导致胎胚胶料异常移动 ;定型压力
过小,模具与胎胚间存在间隙,空气不易排出。 2 胎侧三角胶端点缺胶
(3)硫化合模暂停时间过小。胎胚未充分定型及 2.1 原因分析
26 花纹系列规格三角胶端点区域为平面设计、无
舒展均匀,导致模具与胎胚间存有气体。
明显造型,若胎侧尺寸设计不合理或排气孔设计偏少,
(4)硫化机热板内有残留冷凝水。
1.2 解决措施 则会引起缺胶,外观表象为周向片状缺胶,如图 4。
1.2.1 半部件尺寸控制
(1)保证胎面肩部厚度。控制侧翼胶料流动,保
证侧翼端点材料充分。
(2)控制胎面侧翼端点厚度。我厂控制胎面侧翼
端点厚度需≤ 0.6 mm,能够有效保证胎侧与胎面搭接
处平滑过渡。
1.2.2 工艺控制
(1)胎面贴正、压实,避免偏移和侧翼边缘卷边、 图 4 胎侧三角胶端点缺胶示例图
窝气,控制胎胚存放时间,防止胎胚变形。
出现三角胶端点附近胎侧缺胶的规格多集中在一
(2)控制胎面侧翼端点厚度。我厂控制胎面侧翼
次法机台生产规格,究其原因为一次法机台在成型胎
端点厚度需≤ 0.6 mm,能够有效保证胎侧与胎面搭接
侧反包过程中反包杆压轮痕迹残留,硫化过程中因胶
处平滑过渡。
料在三角胶端点附近流动不充分或排气不畅从而导致
(3)控制胎面延展量,保证胎胚形状,延展量控
缺胶,如图 5。
年
2024 第 50 卷 ·35·
