Page 89 - 《橡塑技术与装备》2024年9期
P. 89
材料与配方 徐颖淑 等·新型防老剂 Naugard 445 用量对三元乙丙橡胶共混胶性能的影响

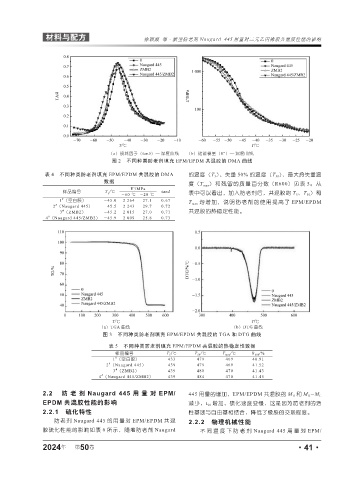

（a）损耗因子（tanδ）— 温度曲线 （b）储能模量（E’）— 温度曲线
图 2 不同种类防老剂填充 EPM/EPDM 共混胶的 DMA 曲线
表 4 不同种类防老剂填充 EPM/EPDM 共混胶的 DMA 的温度（T 5 ）、失重 50% 的温度（T 50 ）、最大热失重温
数据 度（T max ）和残留的质量百分数（R600）见表 5。从
E'/MPa
样品编号 T g /℃ tanδ 表中可以看出，加入防老剂后，共混胶的 T 5 、T 50 ）和
-60 ℃ -20 ℃
#
1 （空白胶） -45.0 2 264 27.1 0.67 T max 均增加，说明防老剂的使用提高了 EPM/EPDM
#
2 （Naugard 445） -45.5 2 243 29.7 0.72
#
3 （ZMB2） -45.2 2 015 27.0 0.71 共混胶的热稳定性能。
#
4 （Naugard 445/ZMB2） -45.9 2 009 25.8 0.73
（a）TGA 曲线 （b）DTG 曲线
图 3 不同种类防老剂填充 EPM/EPDM 共混胶的 TGA 和 DTG 曲线
表 5 不同种类防老剂填充 EPM/EPDM 共混胶的热稳定性数据
样品编号 T 5 /℃ T 50 /℃ T max /℃ R 600 /%
#
1 （空白胶） 433 479 469 40.91
#
2 （Naugard 445） 439 479 469 41.52
#
3 （ZMB2） 439 480 470 41.43
#
4 （Naugard 445/ZMB2） 439 484 470 41.45
2.2 防老剂 Naugard 445 用量对 EPM/ 445 用量的增加，EPM/EPDM 共混胶的 M H 和 M H -M L
EPDM 共混胶性能的影响 减少，t 90 增加，硫化速度变慢，这是因为防老剂的活
2.2.1 硫化特性 性基团与自由基相结合，降低了橡胶的交联程度。
防老剂 Naugard 445 的用量对 EPM/EPDM 共混 2.2.2 物理机械性能
胶硫化性能的影响如表 6 所示，随着防老剂 Naugard 不同温度下防老剂 Naugard 445 用量对 EPM/
2024 第 50 卷 ·41·
年
