Page 91 - 《橡塑技术与装备》2024年9期

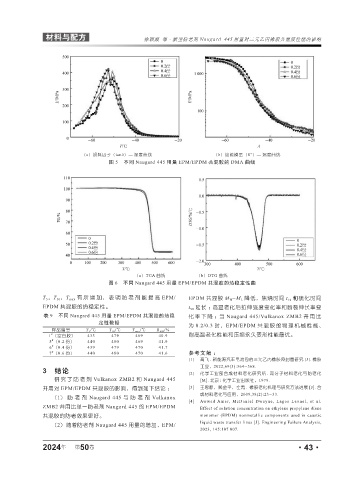

P. 91
材料与配方 徐颖淑 等·新型防老剂 Naugard 445 用量对三元乙丙橡胶共混胶性能的影响
(a)损耗因子(tanδ)— 温度曲线 (b)储能模量(E’)— 温度曲线
图 5 不同 Naugard 445 用量 EPM/EPDM 共混胶的 DMA 曲线
(a)TGA 曲线 (b)DTG 曲线
图 6 不同 Naugard 445 用量 EPM/EPDM 共混胶的热稳定性曲
T 5 ,T 50 ,T max 有所增加,表明防老剂能提高 EPM/ EPDM 共混胶 M H -M L 降低,焦烧时间 t 10 和硫化时间
EPDM 共混胶的热稳定性。 t 90 延长 ;高温老化后拉伸强度变化率和断裂伸长率变
表 9 不同 Naugard 445 用量 EPM/EPDM 共混胶的热稳 化率下降 ;当 Naugard 445/Vulkanox ZMB2 并用比
定性数据
为 0.2/0.3 时,EPM/EPDM 共混胶的物理机械性能、
样品编号 T 5 /℃ T 50 /℃ T max /℃ R 600 /%
#
1 (空白胶) 433 479 469 40.9 耐高温老化性能和压缩永久变形性能最优。
#
5 (0.2 份) 440 480 469 41.9
#
6 (0.4 份) 439 479 470 41.7
#
7 (0.6 份) 440 480 470 41.6 参考文献 :
[1] 高飞 . 新能源汽车电池包的三元乙丙橡胶密封圈研究 [J]. 橡胶
工业,2022,69(5):364-368.
3 结论 [2] 化学工业部合成材料老化研究所 . 高分子材料老化与防老化
研究了防老剂 Vulkanox ZMB2 和 Naugard 445 [M]. 北京 : 化学工业出版社,1979.
并用对 EPM/EPDM 共混胶的影响,得到如下结论 : [3] 王思静,熊金平,左禹 . 橡胶老化机理与研究方法进展 [J]. 合
成材料老化与应用,2009,38(2):23-33.
(1)防老剂 Naugard 445 与防老剂 Vulkanox
[4] Awwad Amer, McDaniel Dwayne, Lagos Leonel, et al.
ZMB2 并用比单一防老剂 Naugard 445 的 EPM/EPDM Effect of solution concentration on ethylene propylene diene
共混胶的防老效果更好。 monomer (EPDM) nonmetallic components used in caustic
(2)随着防老剂 Naugard 445 用量的增加,EPM/ liquid waste transfer lines [J]. Engineering Failure Analysis,
2023, 145:107 007.
2024 第 50 卷 ·43·
年
