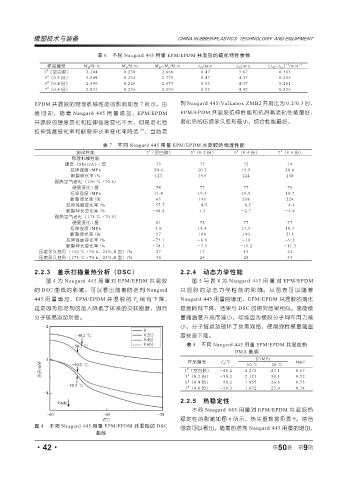

Page 90 - 《橡塑技术与装备》2024年9期

橡塑技术与装备 CHINA RUBBER/PLASTICS TECHNOLOGY AND EQUIPMENT

表 6 不同 Naugard 445 用量 EPM/EPDM 共混胶的硫化特性参数

-1
样品编号 M H /N·m M L /N·m M H -M L /N·m t 10 /min t 90 /min (t 90 -t 10 ) /min -1
#
1 （空白胶） 3.104 0.238 2.866 0.47 3.67 0.313
#
5 （0.2 份） 3.009 0.234 2.775 0.47 4.37 0.256
#
6 （0.4 份） 2.899 0.226 2.673 0.53 4.37 0.261
#
7 （0.6 份） 2.831 0.236 2.595 0.52 4.42 0.256
EPDM 共混胶的物理机械性能的影响如表 7 所示。由 剂 Naugard 445/Vulkanox ZMB2 并用比为 0.2/0.3 时，
表可知，随着 Naugard 445 用量增加，EPM/EPDM EPM/EPDM 共混胶拉伸性能和抗热氧老化性能最好，
共混胶的硬度变化和拉伸强度变化不大，但是老化后 老化后的压缩永久变形最小，综合性能最好。
拉伸强度变化率和断裂伸长率变化率降低 [9] ，当防老

表 7 不同 Naugard 445 用量 EPM/EPDM 共混胶的物理性能
#
#
#
#
测试性能 1 （空白胶） 5 （0.2 份） 6 （0.4 份） 7 （0.6 份）
物理机械性能
硬度（ShoreA）/ 度 73 75 75 74
拉伸强度 /MPa 20.4 20.2 19.9 20.6
断裂伸长率 /% 123 199 224 238
耐热空气老化（150 ℃ ×70 h）
硬度变化 / 度 74 77 77 76
拉伸强度 /MPa 11.4 19.3 19.8 19.7
断裂伸长率 /％ 63 196 218 224
拉伸强度变化率 /% -57.7 -4.5 -0.5 -4.4
断裂伸长变化率 /% -48.8 1.5 -2.7 -5.9
耐热空气老化（175 ℃ ×70 h）
硬度变化 / 度 81 78 77 77
拉伸强度 /MPa 5.6 18.4 17.9 18.7
断裂伸长率 /％ 27 184 190 211
拉伸强度变化率 /% -73.1 -8.9 -10 -9.2
断裂伸长变化率 /% -78.1 -7.5 -15.2 -11.3
压缩永久变形（150 ℃ ×70 h，25%,B 型）/% 27 17 19 24
压缩永久变形（175 ℃ ×70 h，25%,B 型）/% 36 26 28 33

2.2.3 差示扫描量热分析（DSC） 2.2.4 动态力学性能
图 4 为 Naugard 445 用量对 EPM/EPDM 共混胶 图 5 与表 8 为 Naugard 445 用量对 EPM/EPDM
的 DSC 曲线的影响。可以看出随着防老剂 Naugard 共混胶的动态力学性能的影响。从图表可以随着
445 用量增加，EPM/EPDM 共混胶的 T g 稍有下降， Naugard 445 用量的增加，EPM/EPDM 共混胶的璃化
这是因为防老剂的加入降低了体系的交联密度，因而 温度稍有下降，结果与 DSC 的研究结果相似。储能模
分子链易运动所致。 量随温度升高而减小，可能因为橡胶分子间作用力减
小，分子链运动破坏了炭黑网络，使得弹性模量随温
度快速下降。
表 8 不同 Naugard 445 用量 EPM/EPDM 共混胶的
DMA 数据
E'/MPa
样品编号 T g /℃ tanδ
-60 ℃ -20 ℃
#
1 （空白胶） -48.2 2 275 27.1 0.67
#
5 （0.2 份） -50.2 2 123 30.1 0.72
#
6 （0.4 份） -50.2 1 957 26.6 0.73
#
7 （0.6 份） -50.3 1 872 23.4 0.74
2.2.5 热稳定性
不同 Naugard 445 用量对 EPM/EPDM 共混胶热
稳定性的影响如图 6 所示，热失重数据见表 9。结合
图 4 不同 Naugard 445 用量 EPM/EPDM 共混胶的 DSC 图表可以看出，随着防老剂 Naugard 445 用量的增加，
曲线

9
·42· 第 50 卷 第 期
