Page 52 - 《橡塑智造与节能环保》2024年3期

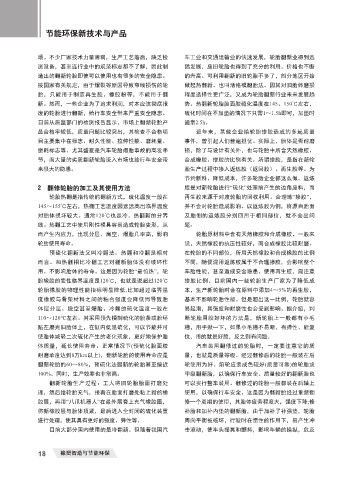

P. 52
节能环保新技术与产品
场。不少厂家技术力量薄弱,生产工艺落后,缺乏检 车工业和交通运输业的快速发展,轮胎翻新业得到迅
测设备,甚至连行业中的规范标志都不了解,因此制 猛发展,废旧轮胎也得到了充分的利用。价格也不断
造出的翻新轮胎即使可以使用也有很多的安全隐患。 的升高。可利用翻新的旧轮胎不多了,部分地区开始
按国家有关规定,由于爆裂等原因导致帘线损伤的轮 做起热翻新。也叫活络模翻胎法。因其对旧胎体磨损
胎,只能用于制造再生胶、橡胶粉等,不能用于翻 程度选择性更广泛,又成为轮胎翻新行业未来发展趋
新。然而,一些企业为了追求利润,对本应该彻底报 势。热翻新轮胎胎面胶硫化温度在145、150℃左右,
废的轮胎进行翻新,给行车安全带来严重安全隐患。 硫化时间在不加垫的情况下只需1~1.5h即可,加垫时
日前从质监部门的检测报告显示,市场上翻新轮胎产 通常2.5h。
品合格率较低,质量问题比较突出,其检查不合格项 近年来,某些企业给轮胎掺胶造成的多起质量
目主要集中在标志、耐久性能、拉伸性能、磨耗量、 事件,曾引起人们普遍担忧。实际上,胎体是否耐磨
磨耗标志等。尤其盛夏是汽车轮胎爆胎事故的高发季 损,除了与设计有关外,也与轮胎中所含天然橡胶、
节,而大量的劣质翻新轮胎流入市场也给行车安全带 合成橡胶、掺胶的比例有关。所谓掺胶,是指在新轮
来很大的隐患。 胎生产过程中掺入返炼胶(返回胶)、再生胶等。为
节约新料、降低成本,许多轮胎企业都这么做。返炼
2 翻修轮胎的加工及其使用方法 胶是对新轮胎进行“硫化”处理前产生的边角废料,而
轮胎热翻是指传统的翻新方式,硫化温度一般在 再生胶来源于对废轮胎的回收利用。合理地“掺胶”,
145~155℃左右,热翻工艺温度因远远高出临界温度 并不会对轮胎造成影响。以返炼胶为例,将源自胎面
对胎体损坏较大。通常120℃也是冷、热翻新的分界 及胎侧的返炼胶分别回用于相同部位,就不会出问
线。热翻工艺中使用刚性模具容易造成轮胎变形,从 题。
而产生内应力,出现分层、肩空、爆胎几率高,影响 轮胎原材料中含有天然橡胶和合成橡胶。一般来
轮胎使用寿命。 说,天然橡胶的抗压性较好,而合成橡胶比较耐磨。
预硫化翻新法又叫冷翻法。热翻和冷翻是相对 在轮胎的不同部位,所用天然橡胶和合成橡胶的比例
而言。和热翻相比冷翻工艺对翻新胎体没有破坏作 不同,随便混用返炼胶属于不合理掺胶,会影响整个
用。不影响胎体的寿命。这是因为轮胎“最怕热”,轮 车胎性能,甚至造成安全隐患。使用再生胶,需注意
胎橡胶的变性临界温度是120℃,也就是说超过120℃ 掺胶比例。目前国内一些轮胎生产厂家为了降低成
轮胎橡胶的物理性能指标明显降低,比如超过临界温 本,生产新轮胎时会在原料中添加4~5%的再生胶,
度橡胶与骨架材料之间的粘合强度会降低而导致胎 基本不影响轮胎性能。但是超出这一比例,轮胎就容
体层分层、脱空甚至爆胎。冷翻的硫化温度一般在 易起泡,其强度和耐磨性也会受到影响。据介绍,判
110~120℃左右。其采用预先模制硫化的胎条或胎环 断轮胎用胶好坏的方法是,新轮胎上一般都有小毛
贴在磨光旧胎体上,在缸内低温硫化,可以节能并可 穗,用手揪一下,如果小毛穗不易断、有弹性、能复
使胎体减轻二次硫化产生的老化现象,更好地保护胎 位,用的就是好胶,反之则有问题。
体质量,延长使用寿命。正常情况下(预硫化胎面胶 汽车装用翻修过的轮胎时,一定要注意它的质
耐磨承度达到8万km以上),翻新轮胎的使用寿命应是 量,也就是质量等级。经过翻修后的轮胎一般装在后
翻新轮胎的60~80%,预硫化法翻新的轮胎甚至接近 轮使用为好。前轮应装成色较好(质量可靠)的轮胎或
100%。同时,生产效率也非常高。 甲级翻新胎,以确保行车安全。质量较好的翻新胎也
翻新轮胎生产过程:工人将旧轮胎胎面打磨处 可以实行整车装用。翻修过的轮胎一般都装在后轴上
理,然后给轮胎充气,接着在胎面打磨处粘上新的橡 使用,以确保行车安全。这是因为翻新胎经过重新翻
胶层,再用“八爪机器人”在最外层套上充气橡胶圈, 修一个周期的使用,其胎体疲劳程度大,强度下降;修
将新橡胶层与胎体顶紧,最后进入全封闭的硫化装置 补胎和加补内垫的翻新胎,由于加补了补强垫,轮胎
进行处理,使其具有更好的强度、弹性等。 周向平衡被破坏,行驶时在惯性的作用下,易产生冲
目前大部分国内使用的是冷翻新。但随着我国汽 击滚动,使车头摇晃和颤抖,影响车辆的操纵,危及
18 橡塑智造与节能环保
