的提高了炼胶效率。 2 CompactLogix5000 集成架构简介
CompactLogix5000 是罗克 韦尔公司为 中型
应用提供了一个从单机到分布式应用系统的 Logix
解决方案。采用无机架设计，配合模块化设计的
CompactLogix I/O 较传统 ComtrolLogix5000 可以节省
30% 的安装空间。CompactLogix5000 控制器与所有
Logix 控制器使用相同的编程软件、网络协议和信息功
能，为实现所有控制策略提供一个通用的开发环境。
3 电气控制系统架构
大 型串 联 密炼 机 控 制系 统 主要 包 括罗 克 韦尔
CompactLogix(1769) 可编程控制器（PLC）、一个扩
展本地 IO 工作站、上下两个温度控制单元（TCU）、
上下两个液压站远程 IO 工作站，上下 4 台工艺、润
滑油泵变频器，上下两台高压变频器、触摸屏和罗克
韦尔 Stratix5700 管理型交换机，控制系统架构如图 3

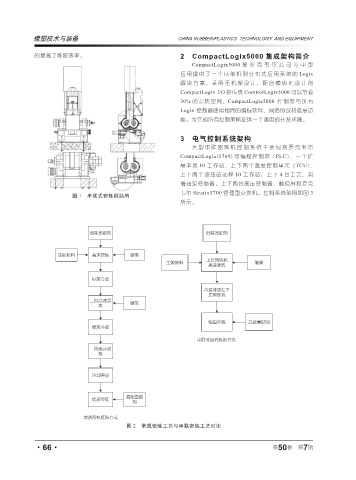

图 1 串联式密炼机结构
所示。
低能量助剂 低能量助剂
生胶胶料 高速混炼 碳黑
上层密炼机
生胶胶料 碳黑
高速混炼
停放冷却
直接排放给下
层密炼机
二段高速混 碳黑
炼
恒温终炼 高能量助剂
停放冷却
串联式密机炼胶方式
三段高速混
炼
冷却停放
高能量助
低速终炼
剂
普通密机炼胶方式
图 2 常规密炼工艺与串联密炼工艺对比
