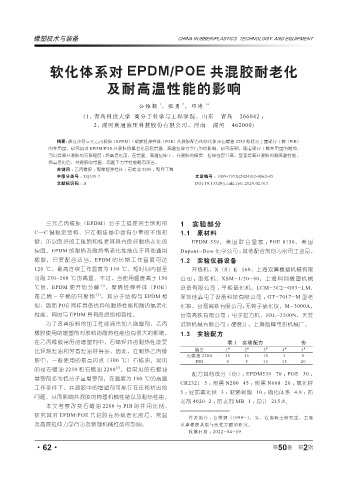

Page 116 - 《橡塑技术与装备》2024年2期

橡塑技术与装备 CHINA RUBBER/PLASTICS TECHNOLOGY AND EQUIPMENT

软化体系对 EPDM/POE 共混胶耐老化

及耐高温性能的影响

2
1
公维颖 ，张勇 ，邓涛 1*
(1. 青岛科技大学 高分子科学与工程学院，山东 青岛 266042 ；
2. 漯河利通液压科技股份有限公司，河南 漯河 462000)

摘要： 通过改变三元乙丙橡胶（EPDM） / 聚烯烃弹性体（POE）共混胶配方的软化体系石蜡油 2280 和低分子量聚异丁烯（PIB）
的并用量，研究其对 EPDM/POE 共混胶热氧老化前后常温、高温拉伸力学行为的影响。研究表明，随着聚异丁烯并用量的增加，
可以提高共混胶的交联程度 ；热氧老化前，在常温、高温拉伸下，共混胶的模量、拉伸强度升高，显著提高共混胶的耐高温性能 ；
热氧老化后，共混胶的常温、高温下力学性能略有改善。
关键词 ： 乙丙橡胶 ；聚烯烃弹性体 ；石蜡油 2280 ；聚异丁烯
中图分类号 ： TQ330.7 文章编号 ： 1009-797X(2024)02-0062-05
文献标识码 ： B DOI:10.13520/j.cnki.rpte.2024.02.015

三元乙丙橡胶（EPDM）分子主链是完全饱和的 1 实验部分
C—C 键稳定结构，只在侧挂基中含有少量的不饱和 1.1 原材料
键，所以良好的主链饱和性是其具有良好耐热老化的 EPDM 539，美国联合皇家 ； POE 8150，美国
原因。EPDM 的耐热及耐热氧老化性能优于其他通用 Dupont-Dow 化学公司 ；其他配合剂均为常用工业品。
橡胶，只要配合适当，EPDM 的长期工作温度可达 1.2 实验仪器设备
120 ℃，最高连续工作温度为 150 ℃，短时间内甚至 开炼机，X（S）K-160，上海双翼橡塑机械有限
可耐 230~260 ℃的高温。不过，当使用温度高于 150 公司 ；密炼机，XSM-1/20-80，上 海科创橡 塑机械
℃ 时，EPDM 便开始分解 [1] 。聚烯烃弹性体（POE） 设备有限公司 ；平板硫化机，LCM-3C2-G03-LM，
是乙烯 - 辛稀的共聚物 [2] ，其分子结构与 EPDM 相 深圳佳鑫电子设备科技有限公司 ； GT-7017-M 型老
似，因而 POE 同样具备优异的耐热性能和耐热氧老化 化箱，台湾高铁有限公司；无转子硫化仪，M-3000A，
性能，同时与 EPDM 具有良好的相容性。 台湾高铁有限公司 ；电子拉力机，JDL-2500N，天发
为了改善胶料的加工性能通常加入增塑剂，乙丙 试验机械有限公司 ；硬度计，上海险峰电影机械厂。
橡胶使用的增塑剂对胶料的耐热性能也有很大的影响， 1.3 实验配方
在乙丙橡胶常用的增塑剂中，石蜡烃油的耐热性能要 表 1 实验配方 份
比环烷烃油和芳香烃油好得多，因此，在耐热乙丙橡 编号 1 # 2 # 3 # 4 # 5 #
石蜡油 2280 20 15 10 5 0
胶中，一般使用的是高闪点（300 ℃）石蜡油。常见 PIB 0 5 10 15 20
[3]
的是石蜡油 2250 和石蜡油 2280 。但常见的石蜡油
配方其他成分（份）： EPDM539 70 ； POE 30 ；
增塑剂多为低分子量增塑剂，在温度为 180 ℃的高温
CR2321 5 ；炭黑 N200 45 ；炭黑 N660 20 ；氧化锌
工作条件下，共混胶中的增塑剂可能存在迁移析出的
5 ；轻质氧化镁 3 ；萜烯树脂 10 ；硫化体系 4.8 ；防
问题，从而影响共混胶的物理机械性能以及耐热性能。
老剂 4020 2 ；防老剂 MB 1 ；总计 215.8。
本文 考察改变石 蜡油 2280 与 PIB 的并 用比例，
研究其对 EPDM/POE 共混胶在热氧老化前后，常温
作者简介 ：公维颖（1999-），男，在读硕士研究生，主要
及高温拉伸力学行为及物理机械性能的影响。 从事橡胶共混与改性方面的研究。
收稿日期 ：2022-04-19

2
·62· 第 50 卷 第 期
