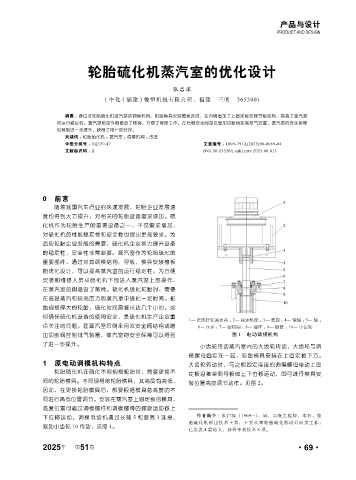

轮胎硫化机蒸汽室的优化设计

张启深
( 中化 ( 福建 ) 橡望机械有限公司，福建 三明 365500)

摘要 ： 通过对轮胎硫化机蒸汽室的调模机构、轮胎模具安装槽板改进，在内侧增加了上固定板双侧导板结构，提高了蒸汽室
的运行稳定性。蒸汽室前部外侧增设了爬梯，方便了维修工作。在后侧安全阀部位增加切断阀控制排气装置，蒸汽室的安全保障
也得到进一步提升，获得了用户的好评。
关键词 ： 轮胎硫化机 ；蒸汽室 ；调模机构 ；改进
中图分类号 ： TQ330.47 文章编号 ： 1009-797X(2025)06-0069-04
文献标识码 ： B DOI:10.13520/j.cnki.rpte.2025.06.015

0 前言
随着我国汽车行业的快速发展，轮胎企业发展速
度也得到大力提升，对相关的轮胎设备需求增加。硫
化机作为轮胎生产的重要设备之一，不仅需求增加，
对硫化机的性能稳定性和安全性也提出更高要求。为
适应轮胎企业发展的需要，硫化机企业努力提升设备
的稳定性、安全性非常必要。蒸汽室作为轮胎硫化的
重要部件，通过对其调模结构、导板、模具安装槽板
的优化设计，可以提高蒸汽室的运行稳定性。为方便
安装和维修人员从硫化机下部进入蒸汽室上部操作，
在蒸汽室前侧增设了爬梯。硫化机硫化轮胎时，需要
在高温蒸汽和较高压力的蒸汽室中硫化一定时间。轮
胎规格厚大的轮胎，硫化时间需要长达几个小时。如
何确保硫化机设备的使用安全，是硫化机生产企业重
1— 摆线针轮减速器 ； 2— 减速机座 ； 3— 套筒 ； 4— 销轴 ； 5— 轴；
点关注的问题。在蒸汽室后侧采用双安全阀结构或增 6— 压环 ； 7— 密封圈 ； 8— 轴座 ； 9— 铜套 ； 10— 小齿轮
加切断阀控制排气装置，蒸汽室的安全保障可以得到 图 1 电动调模机构
了进一步提升。
小齿轮带动蒸汽室内的大齿轮转动，大齿轮与调
模螺母固定在一起，轮胎模具安装在上固定板下方。
1 原电动调模机构特点 大齿轮转动时，与之相固定连接的调模螺母带动上固
轮胎硫化机在硫化不同规格轮胎时，需要更换不 定板沿着单侧导板做上下位移运动，即可进行模具安
同的轮胎模具。不同规格的轮胎模具，其高度有高低，
装位置高度调节动作。见图 2。
因此，在更换轮胎模具后，都要根据模具总高度的不
同进行高低位置调节。安装在蒸汽室上固定板的模具，
高度位置可通过调模螺柱和调模螺母的螺旋运动做上
下位移运动。调模电动机通过长轴 5 和套筒 3 连接， 作者简介 ：张启深（1969-），男，高级工程师，本科，轮
胎硫化机项目技术主管，主要从事轮胎硫化机设计研发工作，
驱动小齿轮 10 传动，见图 1。
已发表 4 篇论文，获得专利技术 8 项。
