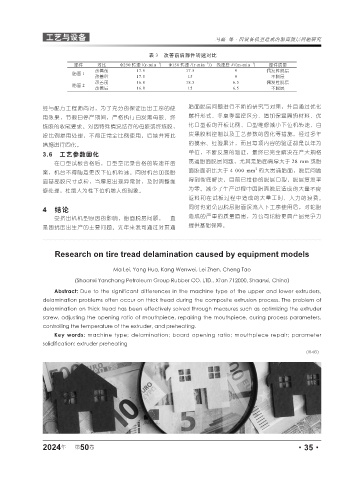

Page 83 - 《橡塑技术与装备》2024年5期

工艺与设备 马磊 等·因设备机型造成的胎面脱层问题研究

表 3 改善前后部件转速对比
-1
-1
-1
部件 对比 Φ250 转速 /(r . min ) Φ150 转速 /(r . min )) 线速度 V/(m . min ) 部件质量
胎面 1 改善前 17.5 17.5 9 偶发性脱层
改善后 17.5 15 9 不脱层
胎面 2 改善前 16.8 18.5 6.5 偶发性脱层
改善后 16.8 15 6.5 不脱层

经与配方工程师商讨，为了充分的保证压出工序的使 胎面脱层问题进行不断的研究与对策，并且通过优化
用效果，节假日停产期间，严格执行白炭黑母胶、终 螺杆形式、冬夏季温控区分、增加保温隔热材料、优
炼胶的收尾要求。对因特殊情况结存的母胶或终炼胶， 化口型板的开板比例、口型维修减小下位机转速、白
按比例掺用处理，不得正常全比例使用，后续并将此 炭黑胶料控制以及工艺参数的固化等措施。经过多年
措施进行固化。 的摸索、经验累计，而且每项内容的验证都是以年为
3.6 工艺参数固化 单位，不断反复的验证，最终已完全解决在产大规格
在口型试板合格后，口型室记录合格的转速并备 贯通胎面脱层问题，尤其是胎面肩厚大于 28 mm 或胎
2
案，机台不得随意更改下位机转速。同时机台加强胎 面胶面积比大于 4 000 mm 的大贯通胎面，脱层问题
面基部胶尺寸点检，当厚度出现异常时，及时调整维 得到彻底解决，目前已维修的脱层口型，脱层复发率
修处理，杜绝人为性下位机增大的现象。 为零。减少了生产过程中因胎面脱层造成的大量不良
返料和在试板过程中造成的大量工时、人力的浪费。
4 结论 同时也避免因脱层胎面误流入下工序使用后，对轮胎
受挤出机机型原因的影响，胎面脱层问题，一直 造成的严重的质量隐患，为公司轮胎更具产品竞争力
是困扰压出生产的主要问题。近年来我司通过对贯通 提供基础保障。

Research on tire tread delamination caused by equipment models

Ma Lei, Yang Hua, Kang Wenwei, Lei Zhen, Cheng Tao
(Shaanxi Yanchang Petroleum Group Rubber CO. LTD., Xi'an 712000, Shaanxi, China)

Abstract: Due to the significant differences in the machine type of the upper and lower extruders,
delamination problems often occur on thick tread during the composite extrusion process. The problem of
delamination on thick tread has been effectively solved through measures such as optimizing the extruder
screw, adjusting the opening ratio of mouthpiece, repairing the mouthpiece, curing process parameters,
controlling the temperature of the extruder, and preheating.
Key words: machine type; delamination; board opening ratio; mouthpiece repair; parameter
solidification; extruder preheating
（R-03）

2024 第 50 卷 ·35·
年
