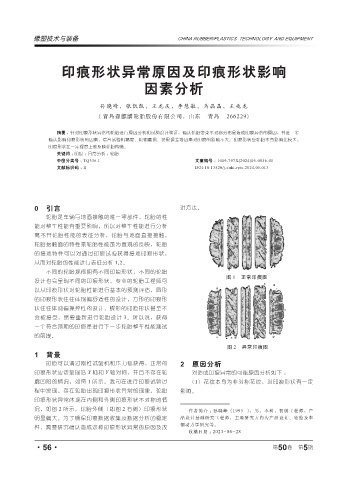

橡塑技术与装备 CHINA RUBBER/PLASTICS TECHNOLOGY AND EQUIPMENT
印痕形状异常原因及印痕形状影响
因素分析
孙晓峰,张凯凯,王龙庆,李慧敏,马晶晶,王兆龙
( 青岛森麒麟轮胎股份有限公司,山东 青岛 266229)
摘要 : 针对印痕形状异常的轮胎进行原因分析和试验设计验证,确认轮胎带束不对称分布是造成印痕异常的原因,并进一步
确认影响印痕形状的因素,综合试验机精度、轮辋磨损、装配误差等因素对印痕的影响不大。印痕形状受轮胎本身影响比较大,
印痕形状在一定程度上能反映轮胎构造。
关键词 : 印痕 ;异常分析 ;轮胎
中图分类号 : TQ336.1 文章编号 : 1009-797X(2024)05-0056-05
文献标识码 : B DOI:10.13520/j.cnki.rpte.2024.05.013
0 引言 进方法。
轮胎是车辆与地面接触的唯一零部件,轮胎的性
能对整车性能有重要影响,所以对整车性能进行分析
离不开轮胎性能的表征分析,轮胎与地面直接接触,
轮胎接触面的特性是轮胎性能最为直观的反映,轮胎
的接地特性可以对通过印痕试验获得接地印痕形状,
从而对轮胎的性能进行表征分析 1,2。
不同的轮胎规格拥有不同印痕形状,不同的轮胎
图 1 正常印痕图
设计也会呈现不同的印痕形状,专业的轮胎工程师可
以从印痕形状对轮胎性能进行基本的预测评估,圆形
的印痕形状往往体现偏舒适性的设计,方形的印痕形
状往往体现偏操控性的设计,蝶形的印痕形状甚至不
会被接受,需要重新进行轮胎设计 3。所以说,获得
一个符合预期的印痕是进行下一步轮胎整车性能测试
的前提。
图 2 异常印痕图
1 背景
印痕可以通过刚性试验机和压力毯获得,正常的 2 原因分析
印痕形状应该呈现沿 X 轴和 Y 轴对称,并且不存在轮 对造成印痕异常的可能原因分析如下 :
廓凹陷的情况,如图 1 所示。我司在进行印痕试验过 (1)花纹本身为非对称花纹,对印痕形状有一定
程中发现,存在轮胎出现印痕形状异常的现象,轮胎 影响。
印痕形状异常体现在内侧和外侧印痕形状不对称的情
况,如图 2 所示,轮胎外侧(即图 2 右侧)印痕形状 作者简介 :孙晓峰(1995-),男,本科,初级工程师,产
明显偏大。为了确保印痕数据收集及数据分析的稳定 品设计基础研究工程师,主要研究方向为产品设计、轮胎及车
辆动力学研究等。
性,需要研究确认造成这种印痕形状异常的原因及改
收稿日期 :2023-06-28
5
·56· 第 50 卷 第 期
