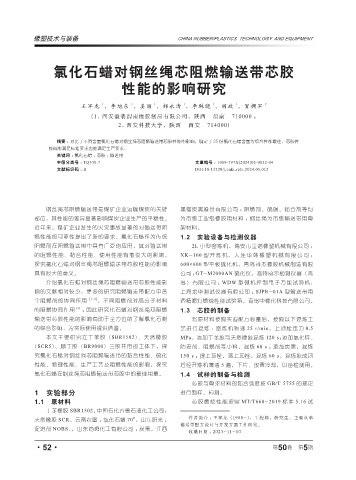

Page 108 - 《橡塑技术与装备》2024年5期
P. 108
橡塑技术与装备 CHINA RUBBER/PLASTICS TECHNOLOGY AND EQUIPMENT
氯化石蜡对钢丝绳芯阻燃输送带芯胶
性能的影响研究
1
1
1
1
1
1
王军龙 ,李旭东 ,姜丽 ,郝永清 ,李琳晓 ,胡政 ,贺拥军 2
(1. 西安重装渭南橡胶制品有限公司,陕西 渭南 710000 ;
2. 西安科技大学,陕西 西安 714000)
摘要 : 对比了不同含量氯化石蜡对钢丝绳芯阻燃输送带芯胶性能的影响,确定了 25 份氯化石蜡含量为综合性能最佳,芯胶性
能既能满足标准要求也能满足生产要求。
关键词 : 氯化石蜡 ;芯胶 ;输送带
中图分类号 : TQ330.7 文章编号 : 1009-797X(2024)05-0052-04
文献标识码 : B DOI:10.13520/j.cnki.rpte.2024.05.012
钢丝绳芯阻燃输送带是煤矿企业运输煤炭的关键 黑猫炭黑股份有限公司 ;阻燃剂、硫磺、黏合剂等均
部位,其性能的差异显著影响煤炭企业生产的平稳性。 为市售工业级橡胶用材料 ;钢丝绳为市售输送带用骨
近年来,煤矿企业发生的火灾事故显著的对输送带阻 架材料。
燃性能的可靠性提出了新的要求。氯化石蜡作为传统 1.2 实验设备与检测仪器
阻燃剂在阻燃输送带中具有广泛的应用,其对输送带 2L 小型密炼机,瑞安市金诺橡塑机械有限公司 ;
的阻燃性能、黏合性能、使用性能有着很大的影响, XK-160 型开炼机,大连华韩橡塑机械有限公司 ;
探究氯化石蜡对钢丝绳芯阻燃输送带芯胶性能的影响 600×600 型平板硫化机,青岛祥杰橡胶机械制造有限
具有很大的意义。 公司 ; GT-M2000AN 硫化仪,高特威尔检测仪器(青
介绍氯化石蜡对钢丝绳芯阻燃输送带芯胶性能影 岛)有限公司 ; WDW 型微机控制电子万能试验机,
响的文献相对较少,更多的研究阻燃输送带配方中各 上海龙华测试仪器有限公司 ; SJPR-01A 型输送带用
个阻燃剂的协同作用 [1~2] ,不同阻燃剂对高分子材料 酒精喷灯燃烧性能试验箱,青岛中橡化科技有限公司。
的阻燃协同作用 [3] ;因此研究化石蜡对钢丝绳芯阻燃 1.3 芯胶的制备
输送带芯胶性能的影响有助于全方位的了解氯化石蜡 将原材料按照实验配方称量后,按照以下混炼工
的综合影响,为实际使用提供借鉴。 艺进行混炼 :密炼机转速 25 r/min,上顶栓压力 0.5
本文主要研究在丁苯胶(SBR1502)、天然橡胶 MPa。添加丁苯胶与天然橡胶混炼 120 s;添加氧化锌、
(SCR5)、顺丁胶(BR9000)三胶并用的主体下,探 防老剂、阻燃剂等小料,混炼 60 s ;添加炭黑,混炼
究氯化石蜡对钢丝绳芯阻燃输送带的黏合性能、硫化 150 s ;提上顶栓,落上顶栓,混炼 60 s,混炼胶成团
性能、物理性能、生产工艺及阻燃性能的影响,探究 后经开炼机薄通 5 遍,下片、放置冷却,以备检测用。
氯化石蜡在钢丝绳芯阻燃输送带芯胶中的最佳用量。 1.4 试样的制备与检测
芯胶与骨架材料的黏合强度按 GB/T 5755 的规定
1 实验部分 进行制样、检测。
1.1 原材料 芯胶燃烧性能按照 MT/T668-2019 标准 5.16 试
丁苯橡胶 SBR1502,中国石化齐鲁石油化工公司;
#
天然橡胶 SCR,云南农垦 ;氯化石蜡 70 ,山东阳光 ; 作者简介 :王军龙(1988-),工程师,研究生,主要从事
输送带配方设计与开发方面工作研究。
促进剂 NOBS、,山东尚舜化工有限公司 ;炭黑,江西
收稿日期 :2023-11-10
5
·52· 第 50 卷 第 期
