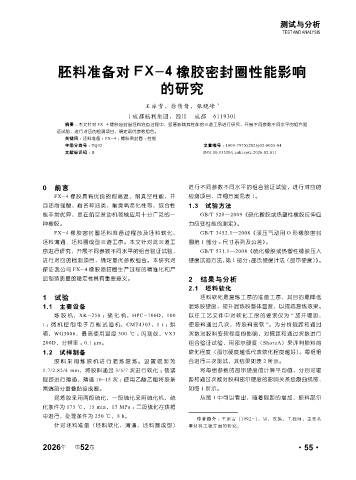

Page 107 - 《橡塑技术与装备》2026年2期

测试与分析
TEST AND ANALYSIS

胚料准备对 FX-4 橡胶密封圈性能影响

的研究

王冰雪，徐倩倩，张晓峰 *
( 成都航利集团，四川 成都 611930)
摘要 ： 本文针对 FX-4 橡胶密封圈坯料准备过程中，显著影响其性能的三道工序进行研究，开展不同参数不同水平的组合验
证试验，进行对应的检测项目，确定最优参数组合。
关键词 ： 坯料准备 ； FX-4 ；橡胶密封圈 ；性能
中图分类号 ： TQ32 文章编号 ： 1009-797X(2026)02-0055-04
文献标识码 ： B DOI:10.13520/j.cnki.rpte.2026.02.011

0 前言 进行不同参数不同水平的组合验证试验，进行对应的
FX-4 橡胶具有优良的耐高温、耐真空性能，并 检测项目，详细方案见表 1。
且还耐强酸、耐各种油类、耐臭氧老化性等，综合性 1.3 试验方法
能非常优异，是在航空发动机领域应用十分广泛的一 GB/T 528—2009《硫化橡胶或热塑性橡胶拉伸应
种橡胶。 力应变性能的测定》。
FX-4 橡胶密封圈坯料准备过程涉及坯料软化、 GB/T 3452.1—2008《液压气动用 O 形橡胶密封
坯料薄通、坯料圈成型三道工序。本文针对此三道工 圈第 1 部分 ：尺寸系列及公差》。
序进行研究，开展不同参数不同水平的组合验证试验， GB/T 531.1—2008《硫化橡胶或热塑性橡胶压入
进行对应的检测项目，确定最优参数组合。本研究对 硬度试验方法，第 1 部分：邵氏硬度计法（邵尔硬度）》。
保证我公司 FX-4 橡胶密封圈生产过程的精准化和产
品制造质量的稳定性具有重要意义。 2 结果与分析
2.1 坯料软化
1 试验 坯料软化是复炼工序的准备工序，其目的是降低
1.1 主要设备 混炼胶硬度，提升混炼胶整体温度，以提高复炼效果。
炼 胶机，XK-250 ；硫化 机，HPC-100D，100 以往工艺文件中对软化工序的要求仅为 “ 放开辊距，
t ；微机控制电子万能试验机，CMT4303，1 t ；烘 使胶料通过几次，待胶料变软 ”。为分析辊距和通过
箱，WG3006，最高使用温度 300 ℃ ；闪测仪，VX3 次数对胶料变软程度的影响，对辊距和通过次数进行
200D，分辨率 ： 0.1 μm。 组合验证试验，用邵尔硬度（ShoreA）来评判胶料的
1.2 试样制备 软化程度（邵尔硬度越低代表软化程度越好）。每组组
胶料采用炼胶机进行混炼复炼。设置辊距为 合进行三次测试，其结果如表 2 所示。
1.7/2.85/4 mm，将胶料通过 3/5/7 次进行软化 ；锁紧 将每组参数的邵尔硬度值计算平均值，分别对辊
辊距进行薄通，薄通 10~15 次 ；使用乙酸乙酯将胶条 距和通过次数对胶料邵尔硬度的影响关系绘制曲线图，
两端部分重叠黏接成圈。 如图 1 所示。
混炼胶采用两段硫化，一段硫化采用硫化机，硫 从图 1 中可以看出，随着辊距的增加，胶料邵尔
化条件为 175 ℃，15 min，13 MPa ；二段硫化在烘箱
中进行，处理条件为 250 ℃，8 h。
作者简介 ：王冰雪（1992-），男，汉族，工程师，主要从
针对坯料准备（坯料软化、薄通、坯料圈成型） 事材料工程方面的研究。

2026 第 52 卷 ·55·
年
