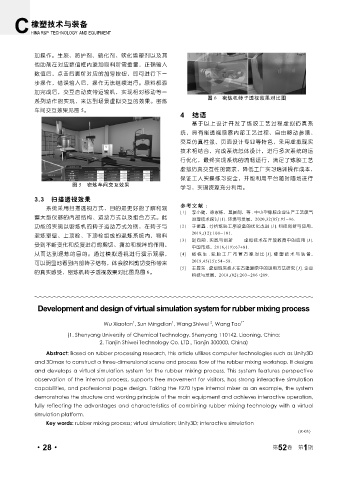

加操作。生胶、防护剂、硫化剂、软化增塑剂以及其
他助剂在对应数值框内添加原料所需重量，正确输入
数值后，点击后面所对应的加号按钮，即可进行下一
步操作，错误输入后，操作无法继续进行。原料都添
加完成后，交互启动皮带运输机，实现相对移动等一
图 6 密炼机转子透视效果对比图
系列动作的实现，来达到场景虚拟交互的效果。密炼
车间交互效果见图 5。
4 结语
基于以上设计开发了炼胶工艺过程虚拟仿真系
统，具有能透视观察内部工艺过程、自由移动参观、
交互仿真性强、页面设计专业等特色，采用虚拟现实
技术相结合，完成系统总体设计，进行多次系统的运
行优化，最终实现系统的流畅运行，满足了炼胶工艺
虚拟仿真交互性的需求，降低工厂实习培训操作成本，
保证工人实操练习安全，并能利用平台随时随地进行
图 5 密炼车间交互效果
学习，实现资源充分利用。
3.3 扫描透视效果
系统采用扫描透视方式，目的是更好的了解和观 参考文献 ：
[1] 李小健，徐家栋，莫晨剑，等 . 中小型橡胶企业生产工艺废气
察大型仪器的内部结构、运动方式以及组合方式。此 治理技术探讨 [J]. 环境与发展，2020,32(05):95-96.
功能的实现以密炼机的转子运动方式为例，在转子与 [2] 于振鑫 . 分析炼胶工序设备的优化改进 [J]. 科技创新与应用，
2019,(12):100-101.
混炼室壁、上顶栓、下顶栓组成的混炼系统内，物料
[3] 赵向前 . 实践与创新 —— 虚拟技术在开放教育中的应用 [J].
受到不断变化和反复进行的剪切、撕拉和搅拌的作用，
中国市场，2016,(19):67+81.
从而达到混炼的目的。通过模拟透视进行演示观察， [4] 杨栋生 . 轮胎工厂布置方案对比 [J]. 橡塑技术与装备，
可以明显地看到内部转子结构，体会胶料剪切变形带来 2019,45(15):54-58.
[5] 王昱东 . 虚拟现实技术在古建复原中的运用方法研究 [J]. 企业
的真实感受，密炼机转子透视效果对比图见图 6。
科技与发展，2018,(02):203-206+209.

Development and design of virtual simulation system for rubber mixing process

Wu Xiaofan , Sun Mingdian , Wang Shiwei , Wang Tao 1*
2
1
1
(1. Shenyang University of Chemical Technology, Shenyang 110142, Liaoning, China;
2. Tianjin Shiwei Technology Co. LTD., Tianjin 300000, China)
Abstract: Based on rubber processing research, this article utilizes computer technologies such as Unity3D
and 3Dmax to construct a three-dimensional scene and process flow of the rubber mixing workshop. It designs
and develops a virtual simulation system for the rubber mixing process. This system features perspective
observation of the internal process, supports free movement for visitors, has strong interactive simulation
capabilities, and professional page design. Taking the F270 type internal mixer as an example, the system
demonstrates the structure and working principle of the main equipment and achieves interactive operation,
fully reflecting the advantages and characteristics of combining rubber mixing technology with a virtual
simulation platform.
Key words: rubber mixing process; virtual simulation; Unity3D; interactive simulation
（R-03）
