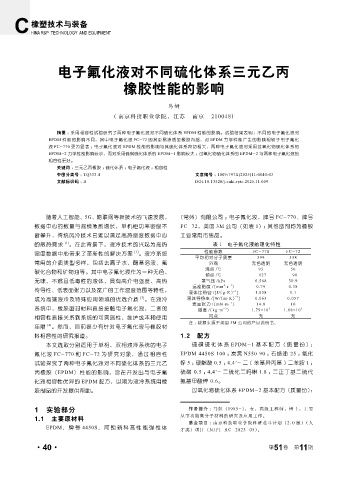

Page 84 - 《橡塑技术与装备》2025年11期

橡塑技术与装备
HINA R&P TECHNOLOGY AND EQUIPMENT

电子氟化液对不同硫化体系三元乙丙

橡胶性能的影响

马妍
( 南京科技职业学院，江苏 南京 210048)

摘要 ：采用相容性试验研究了两种电子氟化液对不同硫化体系 EPDM 性能的影响。试验结果表明 ：不同的电子氟化液对
EPDM 性能的影响不同，其中电子氟化液 FC-72 因其更易渗透至橡胶内部，对 EPDM 力学性能产生的影响相较于电子氟化
液 FC-770 更为显著 ；电子氟化液对 EPDM 性能的影响与其硫化体系密切相关，两种电子氟化液对采用过氧化物硫化体系的
EPDM-2 力学性能影响较小，而对采用硫磺硫化体系的 EPDM-1 影响较大 ；过氧化物硫化体系的 EPDM-2 与两种电子氟化液的
相容性更好。
关键词 ： 三元乙丙橡胶 ；硫化体系 ；电子氟化液 ；相容性
中图分类号 ： TQ333.4 文章编号 ： 1009-797X(2025)11-0040-03
文献标识码 ： B DOI:10.13520/j.cnki.rpte.2025.11.009

随着人工智能、5G、物联网等新技术的飞速发展， （常州）有限公司 ；电子氟化液，牌号 FC-770、牌号
数据中心的数量与规模急剧增长，单机柜功率密度不 FC-72，美国 3M 公司（如表 1）；其他助剂均为橡胶
断攀升，传统风冷技术已难以满足高热密度数据中心 工业常用市售品。
的散热需求 [1] 。在此背景下，液冷技术的兴起为高热 表 1 电子氟化液的理化特性
密度数据中心带来了革新性的解决方案 [2] 。液冷系统 性能参数 FC-770 FC-72
平均相对分子质量 399 338
常用的介质类型多样，包括去离子水、醇基溶液、氟 外观 无色透明 无色透明
沸点 /℃ 95 56
碳化合物和矿物油等。其中电子氟化液作为一种无色、
倾点 /℃ -127 -90
无味、不燃且低毒性的液体，具有高介电强度、高热 蒸气压 /kPa 6.568 30.9
2
-1
运动黏度 /(mm . s ) 0.79 0.38
传导性、低表面张力以及宽广的工作温度范围等特性， 液体比热容 /[J/(g·K) ] 1.038 1.1
-1
-1
成为高端液冷及特殊应用领域的优选介质 [3] 。在液冷 液体导热率 /[W/(m·K) ] 0.063 0.057
-1
表面张力 /(mN·m ) 14.8 10
系统中，橡胶密封材料直接接触电子氟化液，二者的 密度 /(kg·m ) 1.79×10 3 1.68×10 3
-3
相容性直接关系到系统的可实施性、维护成本和使用 闪点 无 无
注 ：数据来源于美国 3M 公司的产品说明书。
[4]
年限 。然而，目前很少有针对电子氟化液与橡胶材
料相容性的研究报道。 1.2 配方
本文选取分别适用于单相、双相液冷系统的电子 硫磺硫化体系 EPDM-1 基本配方（质量份）：
氟化液 FC-770 和 FC-72 为研究对象，通过相容性 EPDM 4450S 100 ；炭黑 N550 90 ；石蜡油 25 ；氧化
试验探究了两种电子氟化液对不同硫化体系的三元乙 锌 5 ；硬脂酸 0.5 ； 4,4’- 二 ( 苯基异丙基 ) 二苯胺 1 ；
丙橡胶（EPDM）性能的影响，旨在开发出与电子氟 硫磺 0.5 ； 4,4’- 二硫化二吗啉 1.8 ；二正丁基二硫代
化液相容性优异的 EPDM 配方，以期为液冷系统用橡 氨基甲酸锌 0.6。
胶制品的开发提供帮助。 过氧化物硫化体系 EPDM-2 基本配方（质量份）：

1 实验部分 作者简介 ：马妍（1985-），女，高级工程师，博士，主要
1.1 主要原材料 从事功能高分子材料的研究及应用工作。
基金项目 ：南京科技职业学院科研北斗计划（2.0 版）（人
EPDM，牌号 4450S，阿朗新科高性能弹性体 才类）项目（NJPI-RC-2023-05）。

·40· 第 51 卷 第 11 期
