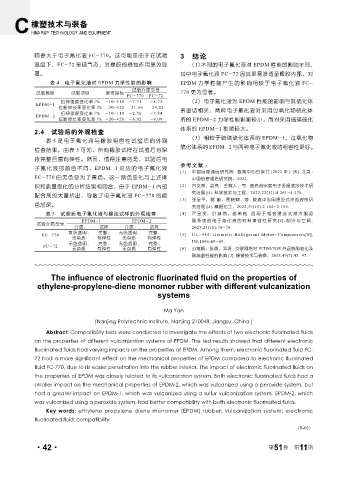

Page 86 - 《橡塑技术与装备》2025年11期

橡塑技术与装备
HINA R&P TECHNOLOGY AND EQUIPMENT

响要大于电子氟化液 FC-770。这可能是由于在试验 3 结论
温度下，FC-72 呈现气态，对橡胶的侵蚀作用更为显 （1）不同的电子氟化液对 EPDM 性能的影响不同，
著。 其中电子氟化液 FC-72 因其更易渗透至橡胶内部，对
表 4 电子氟化液对 EPDM 力学性能的影响 EPDM 力学性能产生的影响相较于电子氟化液 FC-
试验介质型号
试验橡胶 试验项目 参考指标 770 更为显著。
FC-770 FC-72
拉伸强度变化率 /% -10~+10 -7.71 -8.73 （2）电子氟化液对 EPDM 性能的影响与其硫化体
EPDM-1
拉断伸长率变化率 /% -20~+20 -21.66 -24.82 系密切相关，两种电子氟化液对采用过氧化物硫化体
拉伸强度变化率 /% -10~+10 -2.36 -7.84
EPDM-2
拉断伸长率变化率 /% -20~+20 -6.92 -9.09 系的 EPDM-2 力学性能影响较小，而对采用硫磺硫化
体系的 EPDM-1 影响较大。
2.4 试验后的外观检查
（3）相较于硫磺硫化体系的 EPDM-1，过氧化物
表 5 是电子氟化液与橡胶相容性试验后的外观
硫化体系的 EPDM-2 与两种电子氟化液的相容性更好。
检查结果。由表 5 可知，所有橡胶试样在试验后均保
持完整且富有弹性。然而，值得注意的是，试验后电
参考文献 ：
子氟化液的颜色不同，EPDM-1 对应的电子氟化液
[1] 中国信息通信研究院 . 数据中心白皮书 (2022 年 ) [R]. 北京 :
FC-770 由无色变为了黄色。这一颜色变化与上述体 中国信息通信研究院，2022.
积和质量变化的分析结果相吻合，由于 EPDM-1 内部 [2] 齐文亮，赵亮，王婉人，等 . 高热流密度电子设备液冷技术研
究进展 [J]. 科学技术与工程，2022,22(11):4 261-4 270.
配合剂的大量析出，导致了电子氟化液 FC-770 的颜
[3] 张呈平，郭 勤，贾晓卿，等 . 数据中心用浸没式冷却液的研
色加深。 究进展 [J]. 精细化工，2022,39(11):2 184-2 195.
表 5 试验后电子氟化液与橡胶试样的外观检查 [4] 严昱昊，叶恭然，姚希栋 . 适用于相变浸没式液冷服务
EPDM-1 EPDM-2 器 系 统 的 电 子 氟 化 液 的 材 料 兼 容 性 研 究 [J]. 制 冷 与 空 调，
试验介质型号
介质 试样 介质 试样 2023,23(10):70-79.
FC-770 黄色透明、 完整、 无色透明、 完整、 [5] UL-984. Hermetic Refrigerant Motor-Compressors[S].
无杂质 有弹性 无杂质 有弹性 US:1996:45-49.
FC-72 无色透明、 完整、 无色透明、 完整、
无杂质 有弹性 无杂质 有弹性 [6] 公维颖，张勇，邓涛 . 交联网络对 EPDM/POE 共混胶耐老化及
耐高温性能的影响 [J]. 橡塑技术与装备，2023,49(7):42-47.

The influence of electronic fluorinated fluid on the properties of
ethylene-propylene-diene monomer rubber with different vulcanization
systems

Ma Yan
(Nanjing Polytechnic Institute, Nanjing 210048, Jiangsu, China )

Abstract: Compatibility tests were conducted to investigate the effects of two electronic fluorinated fluids
on the properties of different vulcanization systems of EPDM. The test results showed that different electronic
fluorinated fluids had varying impacts on the properties of EPDM. Among them, electronic fluorinated fluid FC-
72 had a more significant effect on the mechanical properties of EPDM compared to electronic fluorinated
fluid FC-770, due to its easier penetration into the rubber interior. The impact of electronic fluorinated fluids on
the properties of EPDM was closely related to its vulcanization system. Both electronic fluorinated fluids had a
smaller impact on the mechanical properties of EPDM-2, which was vulcanized using a peroxide system, but
had a greater impact on EPDM-1, which was vulcanized using a sulfur vulcanization system. EPDM-2, which
was vulcanized using a peroxide system, had better compatibility with both electronic fluorinated fluids.
Key words: ethylene propylene diene monomer (EPDM) rubber; vulcanization system; electronic
fluorinated fluid; compatibility
（R-03）

·42· 第 51 卷 第 11 期
