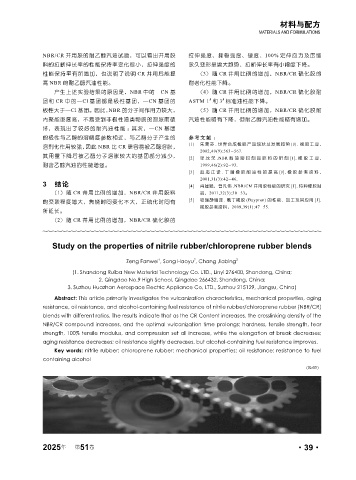

Page 83 - 《橡塑技术与装备》2025年11期

材料与配方
MATERIALS AND FORMULATIONS

NBR/CR 并用胶的耐乙醇汽油试验，可以看出并用胶 拉伸强度、撕裂强度、硬度、100% 定伸应力及压缩
料的拉断伸长率的性能保持率变化很小，拉伸强度的 永久变形呈增大趋势，拉断伸长率有小幅度下降。
性能保持率有所增加，也说明了说明 CR 并用后能提 （3）随 CR 并用比例的增加，NBR/CR 硫化胶的
高 NBR 的耐乙醇汽油性能。 耐老化性能下降。
产生上述实验结果的原因是，NBR 中的—CN 基 （4）随 CR 并用比例的增加，NBR/CR 硫化胶耐
#
#
团和 CR 中的—Cl 基团都是极性基团，—CN 基团的 ASTM 1 和 3 标准油性能下降。
极性大于—Cl 基团。因此， NBR 的分子间作用力较大， （5）随 CR 并用比例的增加，NBR/CR 硫化胶耐
内聚能密度高，不易受到非极性油类物质的溶胀而破 汽油性能略有下降，但耐乙醇汽油性能略有增加。
坏，表现出了较好的耐汽油性能 ；其次，—CN 基团
的极性与乙醇的溶解度参数相近，与乙醇分子产生的 参考文献 ：
[1] 朱景芬 . 世界合成橡胶产品现状及发展趋势 [J]. 橡胶工业，
溶剂化作用较强，因此 NBR 比 CR 更容易被乙醇溶胀，
2002,49(9):563-567.
其用量下降后被乙醇分子溶胀较大的基团部分减少， [2] 张茂荣 .NBR 耐油密封制品胶料的研制 [J]. 橡胶工业，
耐含乙醇汽油的性能增强。 1999,46(2):92-93.
[3] 赵志正译 . 丁腈橡胶耐油性的提高 [J]. 橡胶参考资料 ,
2001,31(3):42-46.
3 结论 [4] 肖建斌，曾凡伟 .NBR/CM 并用胶性能的研究 [J]. 特种橡胶制
（1）随 CR 并用比例的增加，NBR/CR 并用胶料 品，2011,32(3):30-33。
的交联程度增大，焦烧时间变化不大，正硫化时间有 [5] 骆瑞静编译 . 氯丁橡胶 (Baypren) 的性能、加工及其应用 [J].
橡胶参考资料，2009,39(1):47-55.
所延长。
（2）随 CR 并用比例的增加，NBR/CR 硫化胶的

Study on the properties of nitrile rubber/chloroprene rubber blends

1
2
Zeng Fanwei , Song Haoyu , Chang Jiabing 3
(1. Shandong Ruiba New Material Technology Co. LTD., Linyi 276400, Shandong, China;
2. Qingdao No.9 High School, Qingdao 266432, Shandong, China;
3. Suzhou Huazhan Aerospace Electric Appliance Co. LTD., Suzhou 215129, Jiangsu, China)
Abstract: This article primarily investigates the vulcanization characteristics, mechanical properties, aging
resistance, oil resistance, and alcohol-containing fuel resistance of nitrile rubber/chloroprene rubber (NBR/CR)
blends with different ratios. The results indicate that as the CR Content increases, the crosslinking density of the
NBR/CR compound increases, and the optimal vulcanization time prolongs; hardness, tensile strength, tear
strength, 100% tensile modulus, and compression set all increase, while the elongation at break decreases;
aging resistance decreases; oil resistance slightly decreases, but alcohol-containing fuel resistance improves.
Key words: nitrile rubber; chloroprene rubber; mechanical properties; oil resistance; resistance to fuel
containing alcohol
（R-03）

2025 第 51 卷 ·39·
年
