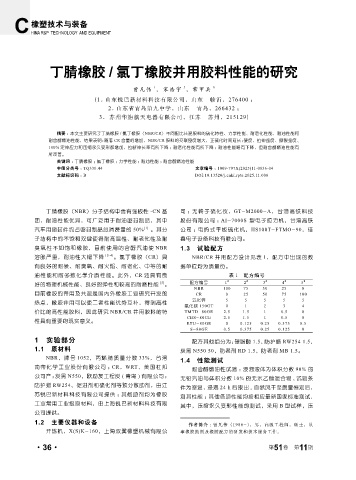

Page 80 - 《橡塑技术与装备》2025年11期

橡塑技术与装备
HINA R&P TECHNOLOGY AND EQUIPMENT

丁腈橡胶 / 氯丁橡胶并用胶料性能的研究

2
1
曾凡伟 , 宋浩宇 ，常甲兵 3
(1. 山东锐巴新材料科技有限公司，山东 临沂，276400 ；
2. 山东省青岛第九中学，山东 青岛，266432 ；
3. 苏州华旃航天电器有限公司，江苏 苏州，215129)

摘要 ： 本文主要研究了丁腈橡胶 / 氯丁橡胶（NBR/CR）不同配比共混胶料的硫化特性、力学性能、耐老化性能、耐油性能和
耐含醇燃油性能，结果表明：随着 CR 含量的增加，NBR/CR 胶料的交联密度增大，正硫化时间延长；硬度，拉伸强度、撕裂强度、
100% 定伸应力和压缩永久变形都增加，拉断伸长率有所下降 ；耐老化性能有所下降 ；耐油性能略有下降，但耐含醇燃油性能有
所改善。
关键词 ： 丁腈橡胶 ；氯丁橡胶 ；力学性能 ；耐油性能 ；耐含醇燃油性能
中图分类号 ： TQ330.44 文章编号 ： 1009-797X(2025)11-0036-04
文献标识码 ： B DOI:10.13520/j.cnki.rpte.2025.11.008

丁腈橡胶（NBR）分子结构中含有强极性 -CN 基 司 ；无转子硫化仪，GT-M2000-A，台湾高铁科技
团，耐油性能优异，可广泛用于耐油密封制品，其中 股份有限公司 ； AI-7000S 型电子拉力机，台湾高铁
[1]
汽车用密封件约占密封制品总消费量的 50% 。其分 公司 ；电热式平板硫化机，HS100T-FTMO-90，佳
子结构中的不饱和双键使得耐高温性、耐老化性及耐 鑫电子设备科技有限公司。
臭氧性不 如饱和橡胶， 目前使用的含 醇汽油使 NBR 1.3 试验配方

溶胀严重，耐油性大幅下降 [2~4] 。氯丁橡胶（CR）具 NBR/CR 并用配方设计见表 1，配方中出现的数
有良好的耐候、耐臭氧、耐火焰、耐老化、中等的耐 据单位均为质量份。
油性能和耐多数化学介质性能。此外，CR 还具有良 表 1 配方编号
好的物理机械性能、良好的弹性和较高的耐磨性能 [5] 。 配方编号 1 # 2 # 3 # 4 # 5 #
NBR 100 75 50 25 0
目前橡胶的并用及共混是国内外橡胶工业研究开发的 CR 0 25 50 75 100
氧化锌 5 5 5 5 5
热点，橡胶并用可以使二者性能优势互补，得到高性
氧化镁 150GT 0 1 2 3 4
价比的高性能胶料，因此研究 NBR/CR 并用胶料的特 TMTD-80GE 2.5 1.5 1 0.5 0
CBS-80GE 2.5 1.5 1 0.5 0
性具有重要的现实意义。
ETU-80GE 0 0.125 0.25 0.375 0.5
S-80GE 0.5 0.375 0.25 0.125 0
1 实验部分 配方其他组分为：硬脂酸 1.5，防护蜡 RW254 1.5，
1.1 原材料 炭黑 N550 50，防老剂 RD 1.5，防老剂 MB 1.5。
NBR，牌号 1052，丙烯腈质量分数 33%，台湾 1.4 性能测试
南帝化学工业股份有限公司 ； CR，WRT，美国杜邦
耐含醇燃油性试验 ：浸泡液体为体积分数 90% 的
公司产 ；炭黑 N550，欧励友工程炭 ( 青岛 ) 有限公司 ；
无铅汽油与体积分数 10% 的无水乙醇混合物 , 试验条
防护蜡 RW254、促进剂和硫化剂等预分散助剂，由江 件为室温，浸泡 24 h 后取出 , 自然风干至质量恒定后，
苏锐巴新材料科技有限公司提供 ；其他助剂均为橡胶
测其性能 ；其他各项性能均按相应最新国家标准测试，
工业常用工业级原材料，由上海锐巴新材料科技有限
其中，压缩永久变形性能的测试，采用 B 型试样，压
公司提供。
1.2 主要仪器和设备 作者简介 ：曾凡伟（1986-），男，高级工程师，硕士，从
开炼机，X(S)K-160，上海双翼橡塑机械有限公 事橡胶助剂及橡胶配方的研发和技术服务工作。

·36· 第 51 卷 第 11 期
