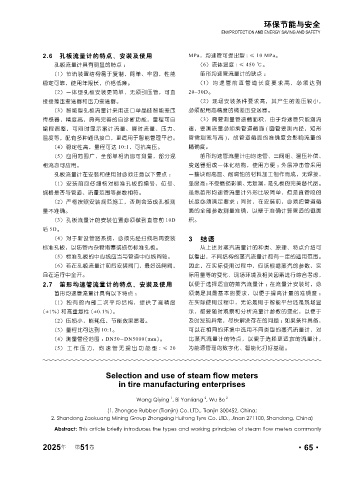

环保节能与安全
ENVPROTECTION AND ENERGY SAVING AND SAFETY

2.6 孔板流量计的特点、安装及使用 MPa，均速管可提出型 : ≤ 10 MPa。
孔板流量计具有明显的特点 ： （6）流体温度 : ≤ 450 ℃。
（1）节流装置结构易于复制，简单、牢固，性能 笛形均速管流量计的缺点 ：
稳定可靠，使用年限长，价格低廉。 （1）均速管前直管道长度要求高，必须达到
（2）一体型孔板安装更简单，无须引压管，可直 20~30D。
接接差压变送器和压力变送器。 （2）现场安装条件要求高，其产生的差压较小，
（3）智能型孔板流量计采用进口单晶硅智能差压 必须配用高精度的微差压变送器。
传感器，精度高，具有完善的自诊断功能，量程可自 （3）需要测量管道截面积，由于均速管只能测流
编程调整，可同时显示累计流量、瞬时流量、压力、 速，要测流量必须乘管道截面 ( 圆管要测内径，矩形
温度等，配有多种通讯接口，更适用于智能管理平台。 管需测宽与高 )，故管道截面的准确度会影响流量的
（4）稳定性高，量程可达 10:1，可抗高压。 精确度。
（5）应用范围广，全部单相流皆可测量，部分混 笛形均速管流量计由均速管、三阀组、温压补偿、
相流亦可应用。 变送器组成一体化结构，使用方便 ；外层冲击管采用
孔板流量计在安装和使用时必须注意以下要点 ： 一整块耐高温、耐腐蚀的材料加工制作而成，无焊接，
（1）安装前应仔细核对标准孔板的编号、位号、 强度高；不受磨损影响、无泄漏，是孔板的完美替代品。
规格是否与管道、流量范围等参数相符。 虽然笛形均速管流量计外形比较简单，但是直管段的
（2）严格按照安装规范施工，否则会造成孔板测 长度必须满足要求 ；同时，在安装前，必须把管道截
量不准确。 面的全部参数测量准确，以便于准确计算管道的截面
（3）孔板流量计的安装位置必须做到直管前 10D 积。

后 5D。
（4）对于新设管路系统，必须先经扫线后再安装 3 结语
标准孔板，以防管内杂物堵塞或损伤标准孔板。 从上述对蒸汽流量计的种类、原理、特点介绍可
（5）标准孔板的中心线应当与管道中心线同轴。 以看出，不同结构的蒸汽流量计都有一定的适用范围。
（6）若在孔板流量计前后安装阀门，最好选闸阀， 因此，在实际使用过程中，应该根据蒸汽的参数、实
且在运行中全开。 际用量等的变化、现场环境及相关因素进行综合考虑，
2.7 笛形均速管流量计的特点、安装及使用 以便于选择适宜的蒸汽流量计 ；在流量计安装时，必
笛形均速管流量计具有以下特点 ： 须满足其最基本的要求，以便于提高计量的准确度 ；
（1）独有的内部二次平均结构，提供了高精度 在实际使用过程中，无论是用于智能平台还是现场显
(±1%) 和高重复性 (±0.1%)。 示，都要随时观察和分析流量计参数的变化，以便于
（2）压损小，能耗低，节能效果显著。 及时发现异常，尽快解决存在的问题 ；如果条件具备，
（3）量程比可达到 10:1。 可以在相同的环境中选用不同类型的蒸汽流量计，对
（4）测量管径范围 ： DN50-DN5000(mm)。 比蒸汽流量计的特点，以便于选择更适宜的流量计，
（5）工作压力，均速管无提出功能型 : ≤ 20 为能源管理的数字化、智能化打好基础。

Selection and use of steam flow meters
in tire manufacturing enterprises

Wang Qiying , Bi Yanliang , Wu Bo 2
1
2
(1. Zhongce Rubber (Tianjin) Co. LTD., Tianjin 300452, China;
2. Shandong Zaokuang Mining Group Zhongxing Huitong Tyre Co. LTD., Jinan 271100, Shandong, China)
Abstract: This article briefly introduces the types and working principles of steam flow meters commonly
