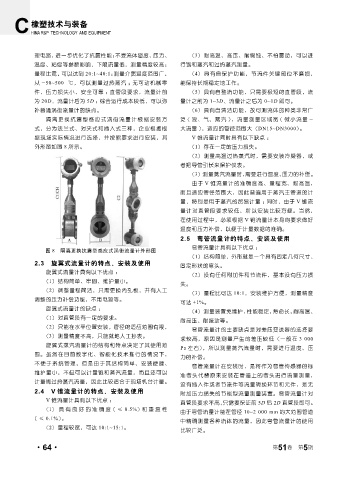

理电路，进一步优化了抗震性能；不受流体密度、压力、 （3）耐高温、高压、耐腐蚀、不怕震动，可以进
温度、粘度等参数影响，下限流量低，测量精度较高； 行饱和蒸汽和过热蒸汽测量。
量程比宽，可以达到 20:1~40:1；测量介质温度范围广， （4）具有自保护功能，节流件关键部位不磨损，
从-50~500 ℃，可以测量过热蒸汽 ；无可动机械零 能保持长期稳定地工作。
件，压力损失小，安全可靠 ；直管段要求，流量计前 （5）具有自整流功能，只需要极短的直管段，流
为 20D，流量计后为 5D ；综合运行成本较低，可以弥 量计之前为 1~3D、流量计之后为 0~1D 即可。
补普通涡街流量计的缺点。 （6）具有自清洁功能，故可测流体的种类非常广
隔离更换抗震型感应式涡街流量计根据安装方 泛 ( 液、气、蒸汽 )，流量测量区域宽 ( 微小流量 -
式，分为法兰式、对夹式和插入式三种，企业根据根 大流量 )，适应的管径范围大（DN15~DN3000）。
据现场实际情况进行选择，并按照要求进行安装，其 V 锥流量计同时具有以下缺点 ：
外形图如图 8 所示。 （1）存在一定的压力损失。
（2）测量高温过热蒸汽时，需要安装冷凝器，或
者把导管引长来保护仪表。
（3）测量蒸汽流量时，需要进行温度、压力的补偿。
由于 V 锥流量计的准确度高、量程宽、耐高温，
而且适应管径范围大，因此普遍用于蒸汽主管道的计
量，特别是用于蒸汽的贸易计量 ；同时，由于 V 锥流
量计对直管段要求较低，所以安装比较方便。当然，
在使用过程中，必须根据 V 锥流量计本身的要求做好
温度和压力补偿，以便于计量数据的准确。
2.5 弯管流量计的特点、安装及使用
弯管流量计具有以下优点 ：
图 8 隔离更换抗震型感应式涡街流量计外形图
（1）结构简单，外形就是一个具有固定几何尺寸、
2.3 旋翼式流量计的特点、安装及使用 固定形状的弯头。
旋翼式流量计具有以下优点 ：
（2）没有任何附加件和节流件，基本没有压力损
（1）结构简单、牢固、维护量小。
失。
（2）调整量程简洁，只需更换内孔板，并有人工
（3）量程比可达 10:1，安装维护方便，测量精度
调整的压力补偿功能，不用电源等。
可达 ±1%。
旋翼式流量计的缺点 ：
（4）测量装置免维护，性能稳定，寿命长，耐高温、
（1）对直管段有一定的要求。
耐高压、耐振动等。
（2）只能在水平位置安装，管径的适应范围有限，
弯管流量计的主要缺点是对差压变送器的选择要
（3）测量精度不高，只能就地人工抄表。
求较高，原因是测量产生的差压较低（一般在 3 000
旋翼式蒸汽流量计的结构和特点决定了其使用范
Pa 左右），所以测量蒸汽流量时，需要进行温度、压
围。虽然在目前数字化、智能化技术推行的情况下，
力的补偿。
不便于系统管理，但是由于其结构简单、安装便捷、
弯管流量计在安装时，是将作为弯管传感器的标
维护量小，不但可以计量饱和蒸汽流量，而且还可以
准弯头代替原来安装在管道上的弯头进行流量测量，
计量微过热蒸汽流量，因此比较适合于现场机台计量。
没有插入件或者节流件等流量转换环节和元件，是无
2.4 V 锥流量计的特点、安装及使用 附加压力损失的节能型流量测量装置。弯管流量计对
V 锥流量计具有以下优点 ：
直管段要求不高，只需要保证前 5D 后 2D 直管段即可。
（1）具有良好的准确度 ( ≤ 0.5%) 和重复性
由于弯管流量计能在管径 10~2 000 mm 的大范围管道
(≤ 0.1%)。
中精确测量各种流体的流量，因此弯管流量计的使用
（2）量程较宽，可达 10:1~15:1。
比较广泛。
