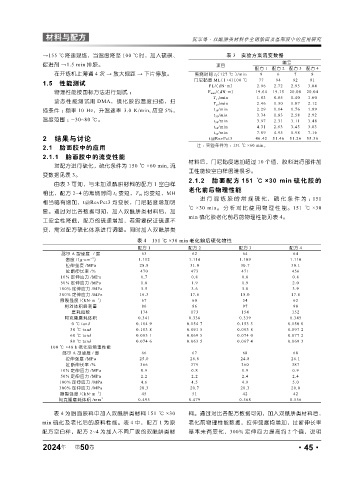

Page 99 - 《橡塑技术与装备》2024年11期

材料与配方 阮军等·双酰肼类材料在全钢胎面及基部胶中的应用研究

→155 ℃降速混炼，当温度降至 100 ℃时，加入硫磺、 表 3 实验方案流变数据
促进剂 →1.5 min 排胶。 项目 编号
配方 1 配方 2 配方 3 配方 4
在开炼机上薄通 4 次 → 放大辊距 → 下片停放。 焦烧时间 t 5 (127 ℃)/min 9 6 7 8
门尼黏度 ML(1+4)100 ℃ 77 94 92 91
1.5 性能测试 FL/(dN·m） 2.96 2.72 2.95 3.04
物理性能按国标方法进行测试 ； F max /(dN·m） 19.64 19.15 20.08 20.04
T s1 /min 1.83 0.85 1.40 1.60
动态性能测试用 DMA，硫化胶的温度扫描，扫 T s2 /min 2.46 1.30 1.87 2.12
描条件 ：频率 10 Hz，升温速率 3.0 K/min, 应变 5%， t 10 /min 2.29 1.14 1.76 1.99
t 30 /min 3.34 1.83 2.58 2.92
温度范围 ：-30~80 ℃。 t 50 /min 3.97 2.31 3.11 3.48
t 60 /min 4.31 2.63 3.45 3.83
t 90 /min 7.09 4.95 5.98 7.16
2 结果与讨论 t@RevPct3 46.42 51.46 51.26 55.36
2.1 胎面胶中的应用 注 ：实验条件为 ： 151 ℃ ×60 min。
2.1.1 胎面胶中的流变性能
材料后，门尼黏度增加超过 10 个值，胶料进行部件加
对配方进行硫化，硫化条件为 150 ℃ ×60 min, 流
工性能较空白样困难很多。
变数据见表 3。
2.1.2 胎面配方 151 ℃ ×30 min 硫化胶的
由表 3 可知，与未加双酰肼材料的配方 1 空白样
老化前后物理性能
相比，配方 2~4 的焦烧时间 t 5 变短，T 90 均变短，MH
进 行混 炼胶 的 常规 硫化， 硫化 条件 为 ： 151
相当略有增加，t@RevPct3 均变长，门尼黏度增加明
℃ ×30 min。 分 析 对 比 使 用 物 理 性 能。151 ℃ ×30
显。通过对比各数据可知，加入双酰肼类材料后，加
min 硫化胶老化前后的物理性能见表 4。
工安全性降低，配方的硫速增加，若需要保证硫速不
变，需对配方硫化体系进行调整。同时加入双酰肼类
表 4 151 ℃ ×30 min 老化前后硫化物性
配方 1 配方 2 配方 3 配方 4
邵尔 A 型硬度 / 度 63 62 64 64
-3
密度 /(g . cm ) 1.112 1.114 1.109 1.110
拉伸强度 /MPa 28.8 31.0 30.7 30.1
扯断伸长率 /% 470 473 471 456
10% 定伸应力 /MPa 0.7 0.8 0.8 0.8
50% 定伸应力 /MPa 1.8 1.9 1.9 2.0
100% 定伸应力 /MPa 3.5 3.6 3.8 3.9
300% 定伸应力 /MPa 16.3 17.6 18.0 17.8
-1
撕裂强度 /(kN·m ) 67 60 54 62
相对体积磨耗量 86 86 97 98
磨耗指数 174 173 154 152
阿克隆磨耗体积 0.341 0.336 0.339 0.345
0 ℃ tanδ 0.164 9 0.154 7 0.153 3 0.150 0
30 ℃ tanδ 0.103 8 0.091 5 0.093 8 0.097 2
60 ℃ tanδ 0.083 1 0.069 5 0.074 0 0.077 2
80 ℃ tanδ 0.074 6 0.063 5 0.067 4 0.069 3
100 ℃ ×48 h 老化后物理性能
邵尔 A 型硬度 / 度 66 67 68 68
拉伸强度 /MPa 25.0 26.8 24.8 26.1
扯断伸长率 /% 366 379 360 387
10% 定伸应力 /MPa 0.9 0.8 0.9 0.9
50% 定伸应力 /MPa 2.2 2.2 2.4 2.4
100% 定伸应力 /MPa 4.6 4.5 4.9 5.0
300% 定伸应力 /MPa 20.3 20.7 20.3 20.0
-1
撕裂强度 /(kN·m ) 45 51 42 42
阿克隆磨耗体积 /mm 3 0.495 0.479 0.568 0.556
表 4 为胎面胶料中加入双酰肼类材料 151 ℃ ×30 料。通过对比各配方数据可知，加入双酰肼类材料后，
min 硫化及老化后的胶料性能。表 4 中，配方 1 为原 老化前物理性能数据，拉伸强度均增加，扯断伸长率
配方空白样，配方 2~4 为加入不同厂家的双酰肼类材 基本未有变化，300% 定伸应力提高约 2 个值，说明

年
2024 第 50 卷 ·45·
