Page 104 - 《橡塑技术与装备》2024年11期
P. 104

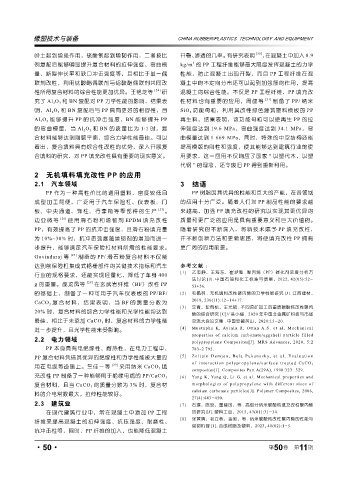

橡塑技术与装备                                          CHINA RUBBER/PLASTICS  TECHNOLOGY  AND EQUIPMENT

             岭土起到增强作用，硫酸钡起到增韧作用，二者按比                           开裂、渗透的几率。有研究表明            [30] ，在混凝土中加入 0.9
                                                                   3
             例复配后能够明显提升复合材料的拉伸强度、弯曲模                           kg/m 的 PP 工程纤维能够最大限度发挥混凝土的力学
             量、断裂伸长率和缺口冲击强度等，且相比于单一偶                           性能，防止混凝土出现开裂，而且 PP 工程纤维在混
             联剂改性，利用钛酸酯偶联剂与铝酸酯偶联剂共同改                           凝土中的不定向分布还可以起到加强筋的作用，提高
             性所得复合材料的综合性能更加优异。王艳芝等                    [24]  研  混凝土的综合性能。不仅是 PP 工程纤维，PP 填充改
             究了 Al 2 O 3 和 BN 复配对 PP 力学性能的影响，结果表               性材料也有重要的应用，周健等               [31]  制备了 PP/ 纳米
             明，Al 2 O 3 和 BN 复配后与 PP 具有更好的相容性，且                SiO 2 功能母粒，利用其改性绿色建筑塑料模板的 PP
             Al 2 O 3 能够提升 PP 的抗冲击强度，BN 能够提升 PP                再生料，结果表明，该功能母粒可以使再生 PP 的拉
             的 弯 曲模 量， 当 Al 2 O 3 和 BN 的 质 量比 为 1:1 时， 复       伸强度达到 19.6  MPa、弯曲强度达到 34.1  MPa，弯
             合材料能够达到刚韧平衡，综合力学性能最佳。可以                           曲模量达到 1  669  MPa，同时，特殊的中空结构还能
             看出，复合填料具有综合性改性的优势，深入开展复                           提高模版的刚性和强度，使其能够达到建筑行业的使
             合填料的研究，对 PP 填充改性具有重要的现实意义。                        用要求，这一应用不仅响应了国家 “ 以塑代木，以塑
                                                               代钢 ” 的理念，还令废旧 PP 得到重新利用。
             2 无机填料填充改性 PP 的应用
             2.1 汽车领域                                          3 结语
                 PP 作为一种高性价比的通用塑料，密度较低且                            PP 树脂因其优异的性能和巨大的产能，在各领域
             成型加工简便，广泛用于汽车保险杠、仪表板、门                            的应用十分广泛。随着人们对 PP 制品性能的要求越
             板、中央通道、饰柱、行李箱等零部件的生产                       [25] 。  来越高，加强 PP 填充改性的研究以实现其更优异的
             边亚微等     [26]  使用滑石粉和增韧剂 EPDM 填充改性                质量和更广泛的应用是具有重要意义和巨大价值的。
             PP，有效提高了 PP 的抗冲击强度，且滑石粉填充量                        随着研究的不断深入，将新技术赋予 PP 填充改性，
             为 10%~30% 时，抗冲击强度随增韧剂的增加而进一                       并不断创新方法和更新思路，将使填充改性 PP 拥有
             步提升，能够满足汽车保险杠材料所需的性能要求。                           更广阔的应用前景。
             Govindaraj 等  [27]  制备的 PP/ 滑石粉复合材料不仅能
             达到前保险杠集成式格栅部件的关键技术指标和汽车                           参考文献 ：
             行业的规格要求，还能实现轻量化，降低了车身 400                         [1]   乙志静，王海东，崔梦雅 . 聚丙烯（PP）催化剂浓度分析方
                                                                   法 讨 论 [J]. 中 国 石 油和 化 工 标 准 与 质 量，2022,  42(05):52-
             g 的重量。庞龙凤等        [28]  在玄武岩纤维（BF）改性 PP               53+56.
             的基础上，制备了一种可用于汽车仪表板的 PP/BF/                        [2]   毛佩林 .  无机填料改性聚丙烯的力学性能研究 [J]. 江西建材，
                                                                   2018, 236(11):12-14+17.
             CaCO 3 复合材料，结果表明，当 BF 的质量分数为
                                                               [3]   艾青，彭鹤松，王光硕 . 不同原矿加工的重质碳酸钙改性聚丙
             20% 时，复合材料的综合力学性能和光学性能均达到
                                                                   烯的综合研究 [C]// 吴小缓 . 2020 年中国非金属矿科技与市场
             最佳，相比于未添加 CaCO 3 时，复合材料的力学性能                          交流大会论文集 . 中国安徽黄山，2020:15-20.
             进一步提升，且光学性能未受影响。                                  [4]   M us tapha K ,  Ayinla R, Ottan  A .S . et al. Mechanical
                                                                   properties of calcium carbonate/eggshell particle filled
             2.2 电力领域                                              polypropylene Composites[J]. MRS Advances, 2020, 5:2
                 PP 本身具有电绝缘性、耐热性，在电力工程中，                           783–2 792.
             PP 复合材料凭借其优异的绝缘性和力学性能被大量应                         [5]   Zoltain Demjen, Bela Pukanszky, et al. Evaluation
                                                                   of interaction polypropylene/surface treated CaCO 3
                                        [29]
             用在电缆等设施上。竺佳一等                采用纳米 CaCO 3 填
                                                                   composites[J]. Composites Part A(29A), 1998:323-329.
             充改性 PP 制备了一种能够用于绝缘电缆的 PP/CaCO 3                   [6]   Yang K,  Yang Q, Li G, et al. Mechanical properties and
             复合材料，且当 CaCO 3 的质量分数为 3% 时，复合材                        morphologies of polypropylene with different sizes of
                                                                   calcium carbonate particles[J]. Polymer Composites, 2006,
             料的介电常数最大，拉伸性能较好。
                                                                   27(4):443-450.
             2.3 建筑业                                           [7]   石璞，陈浪，董建国，等 . 高组分纳米碳酸钙填充改性聚丙烯
                 在现代建筑行业中，常在混凝土中添加 PP 工程                           的研究 [J]. 塑料工业，2015, 43(01):31-34.
                                                               [8]   张翼清，初立秋，金剑，等 . 纳米碳酸钙改性聚丙烯的性能与
             纤维来提高混凝土的拉伸强度、抗压强度、耐磨性、
                                                                   增韧机理 [J]. 合成树脂及塑料，2023, 40(02):1-5.
             抗冲击性等，同时，PP 纤维的加入，也能降低混凝土

             ·50·                                                                            第 50 卷  第  11 期
   99   100   101   102   103   104   105   106   107   108   109
