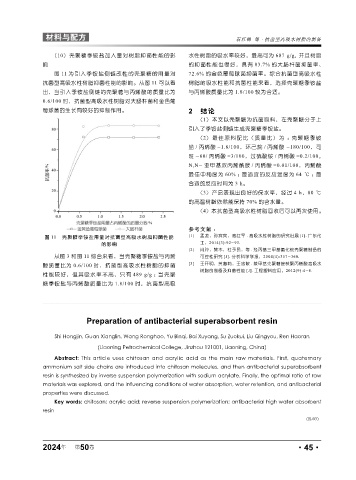

Page 93 - 《橡塑技术与装备》2024年10期

材料与配方 石红锦 等·抗菌型高吸水树脂的制备

（10）壳聚糖季铵盐加入量对树脂抑菌性能的影 水性树脂的吸水率较好，最高可为 687 g/g, 并且树脂
响 的抑菌性能也很好，具有 83.7% 的大肠杆菌抑菌率、
图 11 为引入季铵盐侧链改性的壳聚糖的用量对 72.6% 的金色葡萄球菌抑菌率。综合抗菌型高吸水性
抗菌型高吸水性树脂抑菌性能的影响。从图 11 可以看 树脂的吸水性能和抗菌性能来看，选择壳聚糖季铵盐
出，当引入季铵盐侧链的壳聚糖与丙烯酸的质量比为 与丙烯酸质量比为 1.8/100 较为合适。
0.6/100 时，抗菌型高吸水性树脂对大肠杆菌和金色葡
萄球菌的生长有较好的抑制作用。 2 结论
（1）本文以壳聚糖为抗菌原料，在壳聚糖分子上
引入了季铵盐侧链生成壳聚糖季铵盐。
（2）最佳原料配比（质量比）为 ：壳聚糖季铵
盐 / 丙烯酸 =1.8/100，环己烷 / 丙烯酸 =180/100，司
班-60/ 丙烯酸 =3/100，过硫酸铵 / 丙烯酸 =0.2/100，
N,N- 亚甲基双丙烯酰胺 / 丙烯酸 =0.01/100，丙烯酸
最佳中和度为 60% ；最适宜的反应温度为 64 ℃ ；最
合适的反应时间为 3 h。
（3）产品表现出良好的保水率，经过 4 h，80 ℃
的高温树脂依然能保持 70% 的含水量。
（4）本抗菌型高吸水性树脂回收后可以再次使用。

参考文献 ：
图 11 壳聚糖季铵盐用量对抗菌型高吸水树脂抑菌性能 [1] 孟龙，孙宾宾，高红军 . 高吸水性树脂的研究进展 [J]. 广东化
的影响 工，2014(3):92-93.
[2] 肖玲，樊木，杜予民，等 . 羟丙基三甲基氯化铵壳聚糖制备的
从图 3 和图 11 综合来看，当壳聚糖季铵盐与丙烯 可控性研究 [J]. 分析科学学报，2004(4):357-360.
酸质量比为 0.6/100 时，抗菌型高吸水性树脂的抑菌 [3] 王开明，黄惠莉，王忠敏 . 羧甲基壳聚糖接枝聚丙烯酸高吸水
树脂的制备及抑菌性能 [J]. 工程塑料应用，2012(9):4-8.
性能较好，但其吸水率不高，只有 489 g/g ；当壳聚
糖季铵盐与丙烯酸质量比为 1.8/100 时，抗菌型高吸

Preparation of antibacterial superabsorbent resin

Shi Hongjin, Guan Xianglin, Wang Ronghao, Yu Binqi, Bai Xuyang, Su Zuokui, Liu Qingyou, Ren Haoran
(Liaoning Petrochemical College, Jinzhou 121001, Liaoning, China)
Abstract: This article uses chitosan and acrylic acid as the main raw materials. First, quaternary
ammonium salt side chains are introduced into chitosan molecules, and then antibacterial superabsorbent
resin is synthesized by inverse suspension polymerization with sodium acrylate. Finally, the optimal ratio of raw
materials was explored, and the influencing conditions of water absorption, water retention, and antibacterial
properties were discussed.
Key words: chitosan; acrylic acid; reverse suspension polymerization; antibacterial high water absorbent
resin

（R-03）

年
2024 第 50 卷 ·45·
