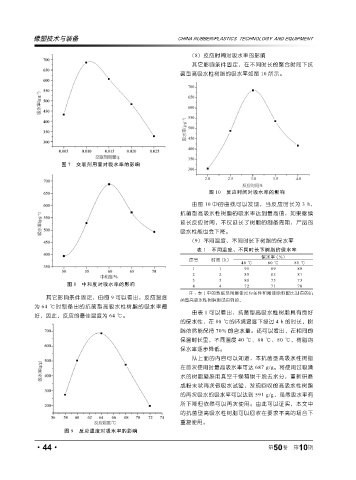

Page 92 - 《橡塑技术与装备》2024年10期

橡塑技术与装备 CHINA RUBBER/PLASTICS TECHNOLOGY AND EQUIPMENT

（8）反应时间对吸水率的影响
其它影响条件固定，在不同时长的聚合时间下抗
菌型高吸水性树脂的吸水率如图 10 所示。

图 7 交联剂用量对吸水率的影响

图 10 反应时间对吸水率的影响
由图 10 中的曲线可以发现，当反应时长为 3 h，
抗菌型高吸水性树脂的吸水率达到最高值，如果继续
延长反应时间，不仅延长了树脂的制备周期，产品的
吸水性能也会下降。
（9）不同温度、不同时长下树脂的保水率
表 1 不同温度、不同时长下树脂的保水率
保水率 (%)
序号 时间 (h)
40 ℃ 60 ℃ 80 ℃
1 1 91 89 88
2 2 85 83 81
3 3 80 75 73
图 8 中和度对吸水率的影响 4 4 72 71 70
注 ：表 1 中的数据是用最佳反应条件和最佳原料配比制得的抗
其它影响条件固定，由图 9 可以看出，反应温度
菌型高吸水性树脂测试得到的。
为 64 ℃时制备出的抗菌型高吸水性树脂的吸水率最
由表 1 可以看出，抗菌型高吸水性树脂具有良好
好，因此，反应的最佳温度为 64 ℃。
的保水性，在 80 ℃的环境温度下经过 4 h 的时长，树
脂依然能保持 70% 的含水量。还可以看出，在相同的
保温时长里，不同温度 40 ℃、60 ℃、80 ℃，树脂的
保水率逐步降低。
从上面的内容可以知道，本抗菌型高吸水性树脂
在首次使用时最高吸水率可达 687 g/g。将使用过吸满
水的树脂凝胶用真空干燥箱烘干脱去水分，重新研磨
成粉末状再次做吸水试验，发现回收的高吸水性树脂
的再次吸水的吸水率可以达到 591 g/g，虽然吸水率有
所下降但依然可以再次使用。由此可以证实，本文中
的抗菌型高吸水性树脂可以回收在要求不高的场合下
重复使用。
图 9 反应温度对吸水率的影响

·44· 第 50 卷 第 10 期
