橡塑技术与装备 CHINA RUBBER/PLASTICS TECHNOLOGY AND EQUIPMENT
零部件代号命名规则是指导设计者进行规范化零 在 PDM 系统中设定了设计团队的工作流程，工
部件命名的重要支撑，是保障零部件编码实行一码一 作流程中定义了设计文档在不同阶段的状态名称及其
物的主要依据。为确保此项规则的实施，我们在 PDM 状态变更操作名称，并为每种状态及变更操作赋予不
系统能设定了重码不得录入的限制条件，即在零部件 同的权限给特定的岗位或个人。我们在工作流程中集
录入时对零部件的代号进行检索比对，当需要录入的 成了电子签名功能，即在状态变更过程对文件进行自
代 号 已 经 存 在 于 PDM 库 能， 则 会 提 示 代 号 已 存 在， 动电子签名，节省了手动签名的复杂手续，让设计者
需要设计者进行重新编号方可录入。一码一物规则的 从枯燥的工作中解脱出来，使其有更多的时间进行结
制定和实施是 PDM 系统得以顺利实施的先决条件。 构设计和优化（设计工作流程见图 2）。
3.2 PDM 系统流程管理及权限管理

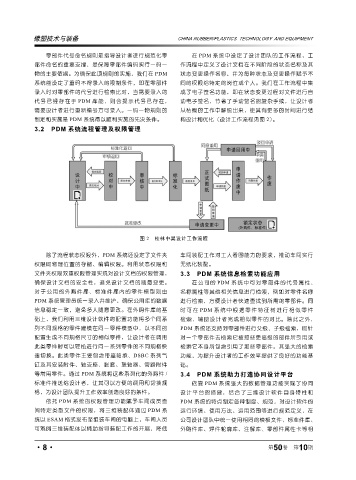

图 2 桂林中昊设计工作流程
除了流程状态权限外，PDM 系统还设定了文件夹 车间装配工作对工人看图能力的要求，推动车间实行
权限即物理位置的存储、编辑权限。利用状态权限和 无纸化装配。
文件夹权限双重权限管理实现对设计文档的权限管理， 3.3 PDM 系统信息检索功能应用
确保设计文档的安全性，避免设计文档的随意变更。 在公司的 PDM 系统中可对零部件的代号属性、
对于公用的外购件库、标准件库内的零件模型则由 名称属性等其他相关信息进行检索，例如对零件名称
PDM 系统管理员统一录入并维护，确保公用库的数据 进行检索，方便设计者快速查找到所需的零部件。同
信息稳定一致，避免多人随意更改。在外购件库的基 时可在 PDM 系统中根据零件特征树进行相似零件
础上，我们利用三维设计软件的配置功能将多个同系 检索，辅助设计者完成相似零件的对比。除此之外，
列不同规格的零件建模在同一零件模型中，以不同的 PDM 系统还支持对零部件进行父级、子级检索，即针
配置生成不同规格尺寸的相似零件，让设计者在调用 对一个零部件去检索它被那些更高级的部件所引用或
此类零件时可以轻松进行同一系列零件的不同规格快 检索它本身所包含引用了那些零部件。其强大的检索
速切换。此类零件主要包含带座轴承、DSBC 系列气 功能，为提升设计者的工作效率提供了良好的功能基
缸及其安装附件、轴支座、胀套、联轴器、管路附件 础。
等常用零件。通过 PDM 系统将这些系列化的外购件 / 3.4 PDM 系统助力打造协同设计平台
标准件推送给设计者，让其可以方便的调用和切换规 依靠 PDM 系统强大的数据管理功能实现了协同
格，为设计团队提升工作效率创造良好的条件。 设计平台的搭建，结合了三维设计软件自身特性和
依托 PDM 系统的权限管理功能赋予车间成员查 PDM 系统的特点制定各种制度、规范，对设计软件的
阅特定类型文件的权限，将三维装配体通过 PDM 系 运行环境、使用方法、运用范围等进行规范定义，在
统以 ESAM 格式发布至组装车间的电脑上，车间人员 公司设计团队中统一使用相同的模板文件、标准件库、
可观阅三维装配体以辅助指导装配工作的开展，降低 外购件库、焊件轮廓库、注解库、零部件属性卡等相
·8· 第 50 卷 第 10 期
