橡塑技术与装备 CHINA RUBBER/PLASTICS TECHNOLOGY AND EQUIPMENT

L 2 — 盒体内侧尺寸，公差取值范围为 ±0.2 mm ； 体变形情况取值 ；
L 3 — 底座外侧尺寸，为保证盒体装配的顺畅度， Φ 3 — 底座装配孔径，公差取值范围为 ±0.1 mm，
通常 D 2 取值为 L 2 -L 3 ≥ 0.6 mm ； 为保证产品配合的一致性，通常所有底座的 Φ 3 取固定
a 1 — 底座脱模斜度，通常盒体脱模斜度为 0.5°， 值 20 mm ；
底座配段的斜度应大于盒体，避免底座在运输过程中 Φ 4 — 底板扣合直径，Φ 3 -Φ 4 取固定值 0.2 mm ；
表面产生表面擦伤等现象，建议底座配合段的斜度取 Φ 5 — 底板扣合支撑筋孔径，若底板与底座配合没
值 a 1 ≥ 1°，在产品设计中，还应考虑盒体长度对于盒 特殊要求，通常 Φ 5 -Φ 3 ≥ 1.4 mm。
体注塑成型后内缩变形的影响，进而合理选择合适的
装配间隙。 4 结语
3.4 底座与底板的配合标准化设计 白酒塑胶包装的标准化设计是一项复杂的工程，
在注塑包装中，通常底座与底板选用同种材质， 特别是在当前包装个性化需求日益增长的背景下，如
便于产品的回收利用，底板的作用是对底座完整性的 何平衡产品的个性化和设计的标准化，是每个设计人
补充，同时起到辅助支撑底座的作用。底座与底板对 员必须认真思考的问题。在塑胶包装设计过程中，应
关键配合尺寸进行标准化设计，有利于减少模具加工 尽量对通用结构尺寸进行标准化，这不仅有助于降低
难度及降低装配风险，如图 5 所示。 设计风险和减轻设计人员的工作负担，还能为公司建
立结构标准化设计手册和规范，确保产品设计的一致
性和通用性。值得注意的是，产品零部件的标准化设
计并非是固定不变的方案，还需要根据具体设计情况
和难易程度进行详细分析和调整。期望更多的设计人
员参与到塑胶包装的标准结构尺寸设计中，积极探索
和创新，不断推动白酒塑胶包装行业的健康和可持续
发展。

参考文献 ：
[1] “ 数说 ”—— 包装行业咨询共享 [J]. 中国包装，2020(07):22-
23.
[2] 刁厚昌 . 白酒塑胶包装开启体验的结构设计探析 [J]. 橡塑技术

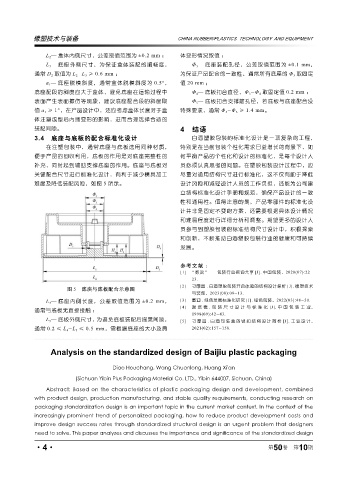

图 5 底座与底板配合示意图
与装备，2023(08):09-13.
L 4 — 底座内侧长度，公差取值范围为 ±0.2 mm， [3] 董迪 . 绿色发展标准化研究 [J]. 绿色包装，2022(03):48-50.
[4] 谢培德 . 包装尺寸设计与标准化 [J]. 中国包装工业，
通常与底板无直接接触 ；
1998(09):42-43.
L 5 — 底板外侧尺寸，为避免底板装配后摇晃间隙， [5] 刁 厚 昌 . 白 酒 包 装 盒 的 锁 扣 结 构 设 计 简 析 [J]. 工 业 设 计，
通常 0.2 ≤ L 4 -L 5 ≤ 0.5 mm，需根据底座的大小及具 2021(02):157-158.

Analysis on the standardized design of Baijiu plastic packaging

Diao Houchang, Wang Chuanlong, Huang Xi'an
(Sichuan Yibin Plus Packaging Material Co. LTD., Yibin 644007, Sichuan, China)

Abstract: Based on the characteristics of plastic packaging design and development, combined
with product design, production manufacturing, and stable quality requirements, conducting research on
packaging standardization design is an important topic in the current market context. In the context of the
increasingly prominent trend of personalized packaging, how to reduce product development costs and
improve design success rates through standardized structural design is an urgent problem that designers
need to solve. This paper analyzes and discusses the importance and significance of the standardized design
