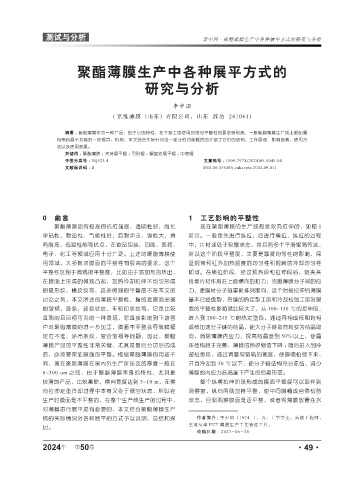

Page 103 - 《橡塑技术与装备》2024年9期
P. 103
测试与分析 李中国·聚酯薄膜生产中各种展平方式的研究与分析
聚酯薄膜生产中各种展平方式的
研究与分析
李中国
( 富维薄膜(山东)有限公司,山东 潍坊 261061)
摘要 : 聚脂薄膜作为一种产品,由于它的特性,在下游工序使用时的对平整性的要求特别高,一般聚脂薄膜生产线上都配置
有带有展平功能的一些辊筒、机构,本文结合实际针对这一部分的功能概括的介绍了它们的结构、工作原理、影响因素、使用方
法以及使用效果。
关键词 : 聚酯薄膜 ;夹持展平辊 ;弓形辊 ;螺旋纹展平辊 ;中高辊
中图分类号 : TQ323.4 文章编号 : 1009-797X(2024)09-0049-04
文献标识码 : B DOI:10.13520/j.cnki.rpte.2024.09.011
0 前言 1 工艺影响的平整性
聚酯薄膜因有极高的抗拉强度,透明性好,耐化 现在聚脂薄膜的生产线都是双向拉伸的,如图 1
学品性、耐油性、气密性好,且耐冲击、弹性大,具 所示。一般是先进行纵拉,后进行横拉,纵拉的过程
有耐高、低温性能等优点,在食品包装、印刷、医药、 中,片材还处于较厚状态,并且有多个平滑辊筒传送,
电子、化工等领域应用十分广泛。上述的聚脂薄膜使 所以这个阶段平整度,主要是厚度均匀性的影响,保
用领域,大多数对膜面的平整性有很高的要求,这个 证辊筒和红外加热温度的均匀性和辊筒的冷却均匀性
平整性区别于微观的平整度,比如由于添加剂的析出, 即可。在横拉阶段,经过预热段和拉伸段后,链夹夹
在膜面上形成的微观凸起,加热冷却拉伸不均匀形成 持着片材作用在上面横向的拉力,克服薄膜分子间的应
的隐形纹、橘皮纹等,这些微观的平整度不在本文的 力,使膜材分子链重新排列取向,这个时候拉伸后薄膜
讨论之列,本文所述的薄膜平整性,指的是膜面出现 基本已经成型,后续的热定型工序和冷却松弛工序对膜
的皱褶,筋条,波浪状纹,车轮印状纹等,它是比较 面的平整性影响就比较大了,从 100~130 ℃的拉伸段,
直观的且目视可见的一种表现,它直接影响到下游客 进入到 200~245 ℃的热定型段,通过异相成核和均相
户对聚脂薄膜的进一步加工,膜面不平整会导致膜幅 成核加速分子链的结晶,使大分子链取向转变为结晶取
定位不准、涂布条纹,复合皱褶等问题,因此,聚脂 向,消除薄膜内应力,提高结晶度到 50% 以上,使晶
薄膜产品的平整性非常关键,尤其是最后分切后的成 体结构趋于完善,薄膜的热收缩值下降 ;随后进入到冷
品,必须要保证膜面的平整。根据聚脂薄膜的用途不 却松弛段,通过调整窄链轨的宽度,使膜幅松弛下来,
同,现在聚脂薄膜在国内外生产所涉及的厚度一般在 并且冷却到 50 ℃以下,使分子链结构充分冻结,减少
6~300 um 之间,由于聚脂薄膜本身的特性,尤其是 薄膜的内应力在高温下产生的后期形变。
较薄的产品,比较柔软,横向宽度达到 5~10 m,在横 整个纵横拉伸阶段形成的膜面平整度可以取样到
向拉伸定型冷却过程中本身又处于悬空状态,所以在 观察室,纵向两侧加持平整,使中间膜幅成自然松弛
生产时膜面是不平整的,在整个生产线生产的过程中, 状态,目测观察膜面是否平整,或者将薄膜放置在水
对薄膜进行展平是有必要的,本文结合聚脂薄膜生产
线的实际情况对各种展平的方式予以说明、总结和探 作者简介 : 李中国(1974-),男,工学学士,高级工程师,
主要从事 PET 薄膜生产工艺管理工作。
讨。
收稿日期 :2023-06-28
2024 第 50 卷 ·49·
年
