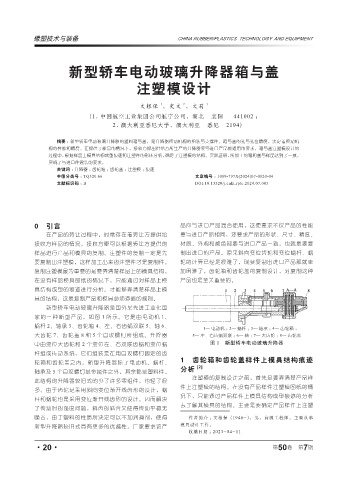

新型轿车电动玻璃升降器箱与盖

注塑模设计

1
2
文根保 ，史文 ，文莉 1
(1. 中国航空工业集团公司航宇公司，湖北 襄阳 441002 ；
2. 澳大利亚悉尼大学，澳大利亚 悉尼 2194)

摘要 ： 新型轿车电动玻璃升降器的塑料箱与盖，是升降器传动机构的组装与支撑件。箱与盖的孔与孔位精度，决定着传动机
构的性能和精度。在提供了样品的情况下，接收方提出供给方所生产的升降器要与进口产品能通用的要求。箱与盖注塑模设计的
过程中，根据样品上模具结构成型痕迹和注塑件的形体分析，确定了注塑模的结构。实践证明，所加工的箱和盖与样品达到了一致，
实现了与进口件混装的要求。
关键词 ： 升降器 ；齿轮箱 ；齿轮盖 ；注塑模 ；痕迹
中图分类号 ： TQ320.66 文章编号 ： 1009-797X(2024)07-0020-04
文献标识码 ： B DOI:10.13520/j.cnki.rpte.2024.07.005

0 引言 品应与进口产品混合使用，这便要求不仅产品的性能
在产品的转让过程中，时常存在着转让方提供给 要与进口产品相同，还要求产品的形状、尺寸、精度、
接收方样品的情况，接收方便可以根据转让方提供的 材质、外观和颜色都要与进口产品一致，也就是要复
样品进行产品和模具的复制。注塑件的复制一定是先 制出进口的产品。原来斜向变位齿轮和变位蜗杆、蜗
要复制出注塑模，这样加工出来的注塑件才是复制件。 轮的计算已经是很难了，现要复制出进口产品那就更
复制注塑模最为重要的是要弄清楚样品上的模具结构， 加困难了。齿轮箱和齿轮盖的复制设计，对复制这种
在没有样品模具图纸的情况下，只能通过对样品上模 产品也是至关重要的。
具结构成型的痕迹进行分析。才能够弄清楚样品上模
具的结构，这是复制产品和模具必须遵循的规则。
新型轿车电动玻璃升降器是国外某先进工业化国
家的一种新型产品，如图 1 所示。它是由电动机 1、
蜗杆 2、轴承 3、齿轮箱 4、左、右齿蜗双联 5、轴 6、
1— 电动机 ； 2— 蜗杆 ； 3— 轴承 ； 4— 齿轮箱 ；
大齿轮 7、齿轮盖 8 和 5 个自攻螺钉所组成。升降器 5— 左、右齿蜗双联 ； 6— 轴； 7— 大齿轮 ； 8— 齿轮盖
中由变位大齿轮和 2 个变位左、右双联齿蜗和变位蜗 图 1 新型轿车电动玻璃升降器
杆组成传动系统，它们组装是在用自攻螺钉固定的齿
1 齿轮箱和齿轮盖样件上模具结构痕迹
轮箱和齿轮盖之内。新型升降器除了电动机、蜗杆、
分析 [2]
轴承及 5 个自攻螺钉是金属件之外，其余都是塑料件。
注塑模的复制设计之前，首先是要弄清楚产品样
此结构的升降器较旧式的少了许多零组件，也轻了很
件上注塑模的结构。在没有产品样件注塑模图纸的情
多。由于齿轮是采用斜向变位渐开线齿形的设计，蜗
况下，只能通过产品样件上模具结构成型痕迹的分析
杆和蜗轮也是采用变位渐开线齿形的设计。因而解决
去了解其模具的结构。主要是要确定产品样件上注塑
了传动时的强度问题，斜齿的啮合又使得传动平稳无
噪音，由于塑料的性质所决定可以不加润滑剂，使得 作者简介 ：文根保（1946-），男，高级工程师，主要从事
新型升降器较旧式具有更多的优越性。厂家要求该产 模具设计工作。
收稿日期 ：2023-04-11
