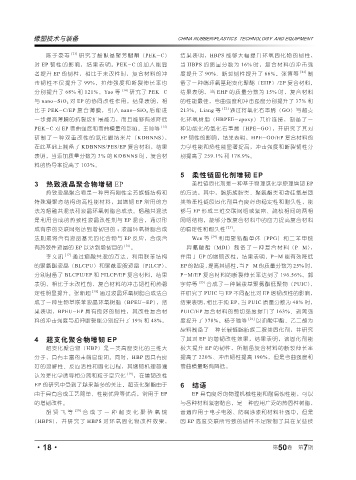

Page 66 - 《橡塑技术与装备》2024年7期
P. 66

橡塑技术与装备                                          CHINA RUBBER/PLASTICS  TECHNOLOGY  AND EQUIPMENT

                 陈子豪等     [13]  研究了酚酞基聚芳醚酮（PEK-C）              结果表明，HBPS 能够大幅提升环氧固化物的韧性，
             对 EP 韧性的影响，结果表明，PEK-C 的加入能显                       当 HBPS 的质量分数为 16% 时，复合材料的冲击强
             著提升 EP 的韧性，相比于未改性时，复合材料的冲                         度提升了 90%、断裂韧性提升了 66%。张博等                 [21]  制
             击韧性不仅提升了 99%，拉伸强度和断裂伸长率也                          备了一种端环氧基超支化聚酯（EHP）/EP 复合材料，
             分别提升了 68% 和 121%。Yao 等        [14]  研究了 PEK-C     结果表明，当 EHP 的质量分数为 15% 时，复合材料
             与 nano-SiO 2 对 EP 的协同改性作用，结果表明，相                  的性能最佳，弯曲强度和冲击强度分别提升了 37% 和
             比于 PEK-C/EP 复合薄膜，引入 nano-SiO 2 后能进                213%。Liang 等   [22]  通过将氧化石墨烯（GO）与超支
             一步提高薄膜的抗裂纹扩展能力，而且能够有效降低                           化环氧树脂（HBPEE-epoxy）共价连接，制备了一
             PEK-C 对 EP 弯曲强度和弯曲模量的影响。王帅等                 [15]  种功能化的氧化石墨烯（HPE-GO），并研究了其对
             研制了一种双重改性的氮化硼纳米片（KDBNNS），                         EP 韧性的影响，结果表明，HPE-GO/EP 复合材料的
             在此基础上制备了 KDBNNS/PES/EP 复合材料，结果                    力学性能和热性能显著提高，冲击强度和断裂韧性分
             表明，当添加质量分数为 3% 的 KDBNNS 时，复合材                     别提高了 259.1% 和 178.9%。
             料的热导率提高了 103%。
                                                               5 柔性链固化剂增韧 EP
             3 热致液晶聚合物增韧 EP                                        柔性链固化剂是一种基于物理或化学原理增韧 EP

                 热致液晶聚合物是一种具有刚性全芳族链结构和                         的方法，其中，脂肪族胺类、聚氨酯类和含硅氧基团
             特殊凝聚态结构的高性能材料，其增韧 EP 常用的方                         类等柔性链段固化剂具有良好的稳定性和耐久性，能
             法为熔融共混法和液晶环氧树脂合成法。熔融共混法                           够与 EP 形成三维交联网络或紧密、疏松相间的两相
             是利用合成的热致性液晶改性剂与 EP 混合，通过形                         网络结构，能够分散复合材料中的应力提高复合材料
             成有序的交联网络达到增韧目的 ；液晶环氧树脂合成                          的稳定性和耐久性         [23] 。
             法则是将含有液晶基元的化合物与 EP 反应，合成含                             Wen 等  [24]  利用聚氨酯单体（PPG）和二苯甲烷
             有热致性液晶的 EP 以达到增韧目的             [16] 。             二异氰酸酯（MDI）制备了一种复合材料（P-M），
                 李文凯   [17]  通过熔融共混的方法，利用联苯结构                  并用于 EP 的增韧改性，结果表明，P-M 能有效降低
             的聚氨酯液晶（BLCPU）和聚酰亚胺液晶（PILCP），                      EP 的黏度，提高其韧性。当 P-M 的质量分数为 25% 时，
             分别制备了 BLCPU/EP 和 PILCP/EP 复合材料，结果                 P-M/EP 复合材料的断裂伸长率达到了 196.56%。郭
             表明，相比于未改性前，复合材料的冲击韧性和热稳                           宇婷等    [25]  合成了一种端羧基聚氨酯低聚物（PUIC），
             定性明显提升。张新超          [18]  通过液晶环氧树脂合成法合            并研究了 PUIC 与 EP 不同配比对 EP 增韧改性的影响，
             成了一种生物基联苯液晶环氧树脂（BPEU-EP），结                        结果表明，相比于纯 EP，当 PUIC 质量分数为 40% 时，
             果表明，BPEU-EP 具有良好的韧性，其改性复合材                        PUIC/EP 复合材料的剪切强度提升了 163%、剥离强
             料的冲击强度与拉伸断裂能分别提升了 19% 和 48%。                      度提升了 378%。杨子驰等          [26]  以油酸甲酯、乙二醇为
                                                               原料制备了一种长碳链脂肪族二胺类固化剂，并研究
             4 超支化聚合物增韧 EP                                     了其对 EP 的增韧改性效果，结果表明，该固化剂能
                 超支化聚合物（HBP）是一类高度支化的三维大                        极大提升 EP 的韧性，所制备复合材料的断裂伸长率
             分子，具有丰富的末端官能团。同时，HBP 因具有良                         提高了 220%、冲击韧性提高 190%，但是弯曲强度和
             好的溶解性、反应活性和固化过程，其增韧机理普遍                           弯曲模量略有降低。
             认为是化学诱导相分离和粒子空穴化                [19] ，在增韧改性
             EP 的研究中受到了越来越多的关注。超支化聚酯由于                         6 结语
             由于具有合成工艺简单、性能优异等优点，常用于 EP                             EP 具有良好的物理机械性能和耐腐蚀性能，可以
             的增韧改性。                                            与各种材料紧密黏合，是一种应用广泛的热固性树脂，
                 胡贤飞等      [20]  合成了一种超支化聚硅氧烷                  普遍应用于电子电器、防腐涂漆和材料补强中。但是
            （HBPS），并研究了 HBPS 对环氧固化物改性效果，                       因 EP 高度交联所导致的韧性不足限制了其在某些技



                                                                                                         7
             ·18·                                                                              第 50 卷  第 期
   61   62   63   64   65   66   67   68   69   70   71
