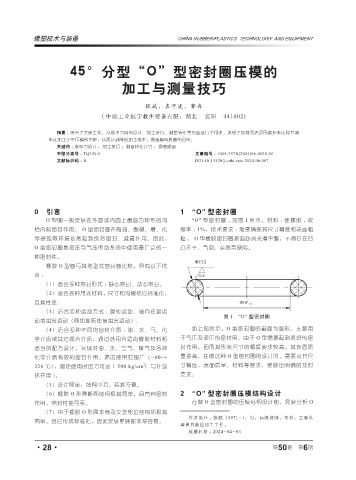

45°分型“O”型密封圈压模的

加工与测量技巧

张斌，袁开波，郭冉
( 中航工业航宇救生装备有限，湖北 襄阳 441002)

摘要 ： 结合了实际工作，从成型刀具的设计、加工技巧、测量转化等方面进行了阐述。说明了如何灵活运用数控车床和普通
车床加工小型压模的型腔，从而达到降低加工成本，提高模具质量的目的。
关键词 ： 成型刀设计 ; 加工技巧 ; 测量转化计算 ; 提高质量
中图分类号 ： TQ330.6 文章编号 ： 1009-797X(2024)06-0028-05
文献标识码 ： B DOI:10.13520/j.cnki.rpte.2024.06.007

0 引言 1 “O” 型密封圈
O 型圈一般安装在外圆或内圆上截面为矩形的沟 “O” 型密封圈 , 如图 1 所示。材料 : 硅橡胶 , 收
槽内起密封作用。 O 型密封圈在耐油、酸碱、磨、化 缩率 ： 1%，技术要求 : 需要确保其尺寸精度和表面粗
学侵蚀等环境依然起到良好密封、减震作用。因此， 糙 , O 型橡胶密封圈表面必须光滑平整，不得存在凹
O 型密封圈是液压与气压传动系统中使用最广泛的一 凸不平、气泡、杂质等缺陷。
种密封件。
橡胶 O 型圈与其他型式密封圈比较，具有以下优
点：
（1）适合多种密封形式 ：静态密封、动态密封。
（2）适合各种用途材料，尺寸和沟槽都已标准化，
互换性强 .
（3）适合多种运动方式 ：旋转运动、轴向往复运
图 1 “O” 型密封圈
动或组合运动（例如旋转往复组合运动）.
（4）适合多种不同的密封介质 ：油、水、气、化 如上图所示，O 型密封圈的截面为圆形，主要用
学介质或其它混合介质，通过选用合适的橡胶材料和 于气压及液压的密封用。由于 O 型需要起到很好的密
适当的配方设计，实现对油、水、空气、煤气及各种 封作用，因而其形状尺寸的精度要求较高，其表面质
化学介质有效的密封作用。温度使用范围广（-60~+ 量很高。在做这种 O 型密封圈的设计时，需要对其尺
2
220 ℃），固定使用时压力可达 1 500 kg/cm ( 与补强 寸精度，表面质量，材料等要求，要做出明确的及时
环并用 )。 要求。
（5）设计简单，结构小巧，装拆方便。
（6）橡胶 O 形圈断面结构极其简单，且有自密封 2 “O” 型密封圈压模结构设计
作用，密封性能可靠。 在做 O 型密封圈的压模结构设计前，需要分析 O
（7）由于橡胶 O 形圈本身及安装部位结构都极其
作者简介 ：张斌（1971-），男，高级技师，本科，主要从
简单，且已形成标准化，因此安装更换都非常容易。
事模具数控加工工作。
收稿日期 ：2024-04-03
