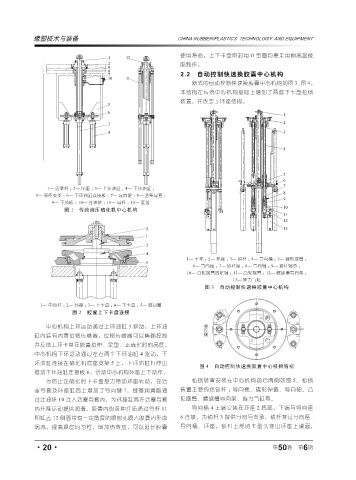

使用寿命。上下卡盘密封用 O 型圈均要采用耐高温橡
胶制作。
2.2 自动控制快速换胶囊中心机构
新式的自动控制快速换胶囊中心机构如图 3、图 4。
本结构在传统中心机构基础上增加了两套下卡盘松锁
装置，并改变了环座结构。

1— 活塞杆； 2— 环座 ； 3— 上环油缸 ； 4— 下环油缸 ；
5— 底座支架 ； 6— 下环油缸连接板 ； 7— 导向键 ； 8— 活塞导套 ；
9— 下热板 ； 10— 注油块 ； 11— 导杆 ； 12— 缸盖
图 1 传统液压硫化机中心机构

1— 卡环 ； 2— 环座 ； 3— 锁杆 ； 4— 导向桶 ； 5— 碟形弹簧 ；
6— 导向座 ； 7— 锁杆座 ； 8— 导向轴 ； 9— 滚针轴承 ；
10— 凸轮摆臂固定轴 ； 11— 凸轮摆臂 ； 12— 螺旋槽导向架 ；
13— 推力气缸
图 3 自动控制快速换胶囊中心机构

1— 中心杆； 2— 环座 ； 3— 上卡盘 ； 4— 下卡盘 ； 5— 密封圈
图 2 胶囊上下卡盘连接

中心机构上环运动通过上环油缸 3 驱动，上环油
缸内装有内置位移传感器，位移传感器可以精确控制
并反馈上环卡盘在胶囊拉伸、定型、正硫化时的高度。
中心机构下环运动通过左右两个下环油缸 4 驱动，下
环油缸连接在硫化机底座支架 5 上，下环油缸杆伸出
图 4 自动控制快速换胶囊中心机构俯视
推动下环油缸连接板 6，带动中心机构环座上下动作。
为防止正硫化时下卡盘受力带动环座转动，在活 松锁装置安装在中心机构前后两侧如图 5。松锁
塞导套及环座缸筒上增加了导向键 7。锂基润滑脂通 装置主要包括锁杆 ；导向桶、碟形弹簧、导向轴、凸
过注油块 10 注入活塞导套内，为环座缸筒在活塞导套 轮摆臂、螺旋槽导向架、推力气缸等。
内升降运动提供润滑。胶囊内的各种介质通过导杆 11 导向桶 4 上端安装在环座 2 底部，下端与导向座
和缸盖 12 侧面带有一定角度的喷射孔喷入胶囊内形成 6 连接，为锁杆 3 提供导向与支承。锁杆穿过导向座、
涡流，提高温度均匀性，增加热效应，可以延长胶囊 导向桶、环座，锁杆上部的 T 型头穿出环座上端面，
