Page 99 - 《橡塑技术与装备》2026年2期

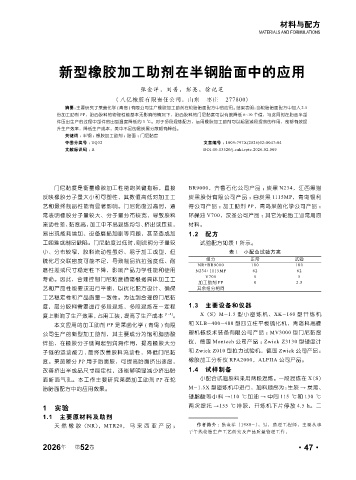

材料与配方
MATERIALS AND FORMULATIONS

新型橡胶加工助剂在半钢胎面中的应用

张金洋，刘普，彭亮，徐记芝
( 八亿橡胶有限责任公司，山东 枣庄 277800)
摘要： 主要研究了莱茵化学 ( 青岛 ) 有限公司生产橡胶加工助剂在轮胎胎面配方中的应用。结果表明：当轮胎胎面配方中加入 2.5
份加工助剂 PP，胎面胶料的物理性能基本无影响的情况下，胎面胶料的门尼黏度可以有效降低 6~10 个值，与此同时在胎面半部
件压出生产的过程中部件的出型温度降低约 3 ℃。对于多段混炼配方，运用橡胶加工助剂可以起到减段提效的作用，能够有效提
升生产效率，降低生产成本，美中不足的是炭黑分散略有降低。
关键词 ： 半钢 ；橡胶加工助剂 ；胎面 ；门尼黏度
中图分类号 ： TQ32 文章编号 ： 1009-797X(2026)02-0047-04
文献标识码 ： B DOI:10.13520/j.cnki.rpte.2026.02.009

门尼黏度是衡量橡胶加工性能的关键指标，直接 BR9000，齐鲁石化公司产品 ；炭黑 N234，江西黑猫
反映橡胶分子量大小和可塑性，其数值高低对加工工 炭黑股份有限公司产品 ；白炭黑 1115MP，青岛银利
艺和最终制品性能有显著影响。 门尼黏度过高时 ，通 得公司产品 ；加工助剂 PP，青岛莱茵化学公司产品 ；
常表明橡胶分子量较大、分子量分布较宽，导致胶料 环保油 V700，汉圣公司产品 ；其它为轮胎工业常用原
流动性差、黏度高，加工中不易混炼均匀、挤出或压延， 材料。
易出现能耗增加、设备磨损加剧等问题，甚至造成加 1.2 配方
工困难或制品缺陷。 门尼黏度过低时 ，则说明分子量较 试验配方如表 1 所示。
小、分布较窄，胶料流动性虽好、易于加工成型，但 表 1 小配合试验方案
硫化后交联密度可能不足，导致制品抗拉强度低、耐 组分 正常 试验
NR+BR9000 100 100
磨性差或尺寸稳定性下降，影响产品力学性能和使用 N234+1115MP 62 62
V700 5 5
寿命。因此，合理控制门尼黏度值需根据具体加工工
加工助剂 PP 0 2.5
艺和产品性能要求进行平衡，以优化配方设计、确保 其余组分相同
工艺稳定性和产品质量一致性。为达到合理的门尼黏
度，部分胶料需要进行多段混炼，多段混炼在一定程 1.3 主要设备和仪器
度上影响了生产效率，占用工装，提高了生产成本 [1~2] 。 X（S）M-1.5 型小密炼机、XK-160 型开炼机
本文应用的加工助剂 PP 是莱茵化学 ( 青岛 ) 有限 和 XLB-400-400 型四立柱平板硫化机，青岛科高橡
公司生产的新型加工助剂，其主要成分为饱和脂肪酸 塑机械技术装备有限公司产品 ； MV3000 型门尼黏度
锌盐，在橡胶分子链间起到润滑作用，提高橡胶大分 仪，德国 Montech 公司产品 ； Zwick Z3130 型硬度计
和 Zwick Z010 型拉力试验机，德国 Zwick 公司产品；
子链的运动能力 , 最终改善胶料流动性，降低门尼黏
度。莱茵塑分 PP 用于胎面胶，可提高胎面挤出速度， 橡胶加工分析仪 RPA2000，ALPHA 公司产品。
改善挤出半成品尺寸稳定性，还能够明显减少挤出胎 1.4 试样制备
面断面气孔。本工作主要研究莱茵加工助剂 PP 在轮 小配合试验胶料采用两段混炼。一段混炼在 X （S）
胎胎面配方中的应用效果。 M-1.5X 型密炼机中进行，加料顺序为：生胶 → 炭黑、
硬脂酸等小料 →110 ℃加油 → 中间 115 ℃和 130 ℃
1 实验 两次提托 →155 ℃排胶，开炼机下片停放 4.5 h。二
1.1 主要原材料及助剂
天然橡胶（NR），MTR20，马来西亚产品 ； 作者简介 ：张金洋（1988-），男，助理工程师，主要从事
子午线轮胎生产工艺研究及产品质量管理工作。

2026 第 52 卷 ·47·
年
