橡塑技术与装备
HINA R&P TECHNOLOGY AND EQUIPMENT

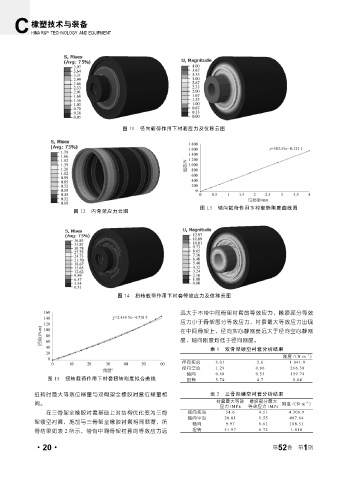

图 11 径向载荷作用下衬套应力及位移云图
图 13 轴向载荷作用下衬套静刚度曲线图
图 12 内骨架应力云图
图 14 扭转载荷作用下衬套等效应力及位移云图
远大于不带中间骨架衬套的等效应力，橡胶部分等效
应力小于骨架部分等效应力，衬套最大等效应力出现
在中间骨架上，径向实心静刚度远大于径向空心静刚
度，轴向刚度均低于径向刚度。
表 1 双骨架镂空衬套分析结果
.
-1
刚度 /(N m )
径向实心 3.01 2.6 1 041.9
径向空心 1.29 0.86 266.38
轴向 0.68 0.53 159.74
图 15 扭转载荷作用下衬套扭转刚度拟合曲线 扭转 5.74 4.7 0.84
扭转时最大等效位移量与双骨架全橡胶衬套位移量相 表 2 三骨架镂空衬套分析结果
.
-1
同。 衬套最大等效 橡胶部分最大 刚度 /(N m )
应力 /MPa 等效应力 /MPa
在三骨架全橡胶衬套基础上对结构优化变为三骨 径向实心 54.6 4.51 4 306.9
轴向空心 20.01 1.55 487.64
架镂空衬套，施加与三骨架全橡胶衬套相同载荷，所 轴向 9.97 0.61 188.51
得结果如表 2 所示，带有中间骨架衬套的等效应力远 扭转 51.97 6.72 1.018
1
