Page 108 - 《橡塑技术与装备》2025年12期
P. 108
橡塑技术与装备
HINA R&P TECHNOLOGY AND EQUIPMENT
结构导致结构紧密，结合能较低，CR 呈颗粒状分布， 均匀，在胶粉表面重排，从而呈现出平滑的外观。图
由图 2 的其余图形可以看出 DCR 中松散的颗粒消失， 2(c)(d)(e) 为脱硫转速不同的 DCR 表观形貌，可以
表面黏连且出现孔洞和缝隙，这是由于 DCR 内部交联 看出随着转速的增加，DCR 的表面越来越粗糙，出现
网络遭到破坏图 2(b)(e)(f) 为脱硫温度不同的 DCR 越来越多的孔洞和缝隙。这是由于在密炼机转速升高增
表观形貌，从图 2(b)到(e) 可以看出 DCR 的表面越 强了机械剪切的作用，使得 DCR 在腔内受到更大的剪
来越粗糙，颗粒尺寸变小，这时脱硫温度从 140 ℃升 切和摩擦作用，导致胶粉表面被更多地磨损和撕裂，形
到 160 ℃，加快了 HDA 和 CR 的化学反应，使脱硫 成更多的凹凸不平、孔洞和裂缝，表面粗糙度明显增加。
剂与橡胶分子链上的硫交联键充分接触并发生反应， 图 2(e)(g)(h) 为脱硫剂 HDA 含量不同的 DCR 表观形
加速交联键的断裂。另一方面，高温会使橡胶分子的 貌，可以看出随着脱硫剂含量增加，胶粉内部的孔隙变
热运动加剧，分子链的柔韧性增加，更容易发生断裂 得更加丰富和连通，表面更加粗糙。这是由于 HDA 会
和重排。同时，密炼机的机械剪切作用在高温下也会 与橡胶分子链发生作用，使交联网络逐渐破坏，原本紧
更加有效，进一步促进橡胶分子链的断裂和胶粉颗粒 密的结构变得疏松，从而形成更多的孔隙。而 HDA 含
的细化。而从图 2(e)到(f)，可以发现 DCR 的表面 量增多伴随着脱硫反应程度加深，橡胶分子链断裂加
趋于光滑，这时脱硫温度从 160 ℃升到 180 ℃，可能 剧，这就导致 DCR 颗粒在密炼机的剪切作用下更容易
是由于密炼机腔内温度过高，脱硫反应进行的较为彻 破碎，颗粒的边缘变得更加模糊和不规则，不像 CR 那
底，同时橡胶分子链的交联键大量断裂，变得细小且 样具有较为清晰的轮廓和规则的形状。

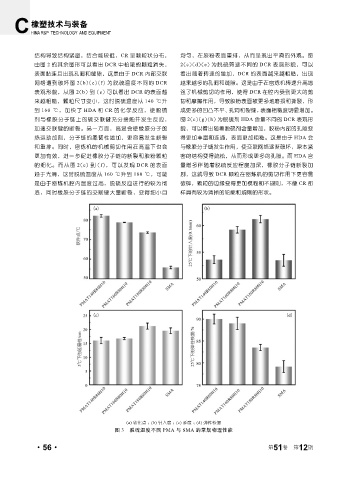

(a) 软化点 ； (b) 针入度 ； (c) 延度 ； (d) 弹性恢复
图 3 脱硫温度不同 PMA 与 SMA 的常规物理性能
·56· 第 51 卷 第 12 期
