Page 107 - 《橡塑技术与装备》2025年12期

材料与配方
MATERIALS AND FORMULATIONS

上。 为 了获 得 样 品 的电 导 率， 使用 Oxford Quorum 剂含量过高（样品 DCRT160R80H30）都会导致主链
SC7620 金喷涂仪器对其进行 10 mA 金喷涂。将具有 大幅断裂，其中温度影响最大。DCRT160R40H10 和
导电性的 CR 和 DCR 放入 SEM 的样品仓中，并进行 DCRT140R80H10 接近虚线，主要为交联键的断裂。
抽真空步骤。当达到可测试的真空度时，停止抽真空， 随着脱硫温度、转速、脱硫剂含量的升高，溶胶含量
并采集 CR 和 DCR 样品的微观形态。加速电压为 3 升高，交联密度降低。
kV，拍摄了倍数为 2 000 倍图像。
1.3.2 PMA 的测试
按照公路工程沥青及沥青混合料试验规程 JTG
E20-2011 中的相关试验方法，测定改性沥青的物理
性能，包括软化点、25 ℃针入度、5 ℃延度和 25 ℃
弹性恢复。

2 结果与讨论
2.1 DCR 的 Horikx 曲线分析
对解交联过程中的主链以及交联键的断裂情况进

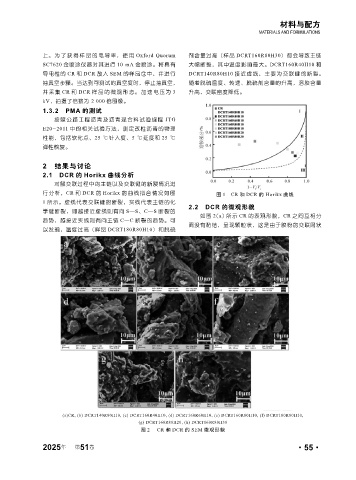

行分析，CR 和 DCR 的 Horikx 的曲线拟合情况如图 图 1 CR 和 DCR 的 Horikx 曲线
1 所示。虚线代表交联键的断裂，实线代表主链的化
2.2 DCR 的微观形貌
学键断裂，即越接近虚线则有向 S—S、C—S 断裂的
如图 2(a) 所示 CR 的表观形貌，CR 之间互相分
趋势，越接近实线则有向主链 C—C 断裂的趋势。可
离没有黏结，呈现颗粒状，这是由于胶粉的交联网状
以发现，温度过高（样品 DCRT180R80H10）和脱硫

(a)CR, (b) DCRT140R80H10, (c) DCRT160R40H10, (d) DCRT160R60H10, (e) DCRT160R80H10, (f) DCRT180R80H10,
(g) DCRT160R80H20, (h) DCRT160R80H30
图 2 CR 和 DCR 的 SEM 微观形貌

2025 第 51 卷 ·55·
年
